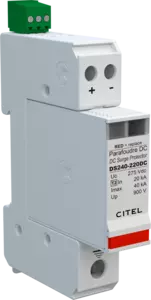

Parafoudre pour alimentation continue - 220 Vdc

DS240S-220DC
Code Produit 310211
DS240S-220DC
  • Découvrez notre dernière nouveauté : le DDC40CS-20-275
  • Parafoudre pour Alimentation Continue
  • 220 Vdc
  • Design compact
  • Imax : 40 kA
  • Module débrochable
  • Télésignalisation

Les parafoudres DS2x0-dc sont utilisés pour la protection des équipements, connectés à des alimentations continues. Le schéma utilisé est basé sur des varistances de tension adaptée au réseau. Celles-ci sont équipées de déconnecteurs thermique afin de contrôler leur éventuelle fin de vie. Ils s'installent sur rail symétrique et se raccorde en parallèle au réseau à protéger.


Type de parafoudre
IEC

2

Réseau

Réseau DC ou PV 220Vdc

Tension nominale continue
Un-dc

220 Vdc

Tension nominale réseau PV
Uocstc

220 Vdc

Tension AC max. de fonctionnement
Uc

210 Vac

Tension max. PV de fonctionnement
Ucpv

275 Vdc

Tension DC max. de fonctionnement
Uc

275 Vdc

Courant résiduel
Courant de fuite à la Terre
Ipe

< 0.2 mA

Courant de fonct. Permanent
Courant permanent à Uc
Ic

< 0.1 mA

Courant de fonct. permanent PV
Courant de consommation à Ucpv
Icpv

< 0.1 mA

Courant de suite
If

Aucun

Courant de décharge nominal
15 chocs en onde 8/20 µs
In

20 kA

Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax

40 kA

Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
Imax Total

80 kA

Tenue au courant de court-circuit PV
Iscpv

1000 A

Mode(s) de connexion

+/-/PE

Mode(s) de protection

Mode Commun

Niveau de protection +/PE (-/PE)
@ In (8/20µs)
Up

900 V

Technologie

MOV

Configuration Parafoudre

2 poles

Raccordement au réseau

Par vis : 1.5-10mm² (conducteurs actifs) et 2.5-25mm² (PE)

Format

Boîtier modulaire débrochable

Montage

Rail DIN symétrique 35 mm (EN 60715)

Matière boîtier

Thermoplastique UL94 V-0

Température de fonctionnement
Tu

-40/+85°C

Indice de protection

IP20

Utilisation extérieure

Non

Mise hors service de sécurité

Déconnexion du réseau DC

Indicateur de fin de vie

2 indicateurs mécaniques

Module(s) de remplacement

DSM240-220DC

Télésignalisation

Sortie sur contact inverseur

Dimensions

Voir schéma

Conformité aux normes

IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5

Certification
Déconnecteur thermique

Interne

Fusible de déconnexion

Fusible type gG - 20 A
