Les normes NF C 15-100 qui régissent le dimensionnement et à la mise en oeuvre des installations basse tension, définissent aussi l’usage des parafoudres. Pour les installations ICPE (Installation Classée pour la Protection de l’Environnement) soumises à autorisation, les règles des normes NF EN 62305 complètent celles des normes NF C15-100. Dans ces documents, l’emploi des parafoudres pour la protection des matériels connectés au réseau basse tension peut être obligatoire, en fonction de certaines conditions.

SITUATION NORMATIVE

Les documents normatifs pertinents régissant les performances, la sélection et les conditions d’utilisation des parafoudres basse tension sont :

Réglementation Française : tout bâtiment hors résidentiel : NF C 15-100-1

• Article 4-443 : «Surtensions d’origine atmosphérique ou dues aux manoeuvres» : Partie de la norme NF C 15-100 traitant des moyens pouvant limiter les surtensions transitoires dans une installation Basse Tension. Dans cette section, on définit les niveaux d’obligation d’utilisation de parafoudres.

• Article 5-534 : « Dispositifs de protection » : Contient les règles générales de sélection et de mise en œuvre des parafoudres Basse Tension.

Cette norme est complétée par le Fascicule documentaire : FDC 15-443, dédié aux sites industriels et tertiaires qui apporte des informations complémentaires à la NF C 15-100-1 via des exemples.

Obligation et recommandation d’emploi

Si l’installation est concernée par un ou plusieurs des critères suivants, l’installation de parafoudre à l’origine de l’installation, désormais dénommé “parafoudre principal”, pour la protection des réseaux basse tension et de communication, sera obligatoire :

• Conséquences sur la vie humaine, installations affect.es par la perte de l’alimentation électrique ou la défaillance d’un équipement dues à une surtension. (service de sécurité, hôpitaux…)
• Conséquences sur l’activité des services publics et l’intégrité du patrimoine culturel, (services publics, centre de communication, musées, monuments…)
• Conséquences sur l’activité commerciale et industrielle (usines, hôtels, banques, centres commerciaux, fermes…)
• Nombre important de personnes (bâtiment de grande taille, ERP, bureaux, établissement scolaire…)
• Sites avec système de sûreté de fonctionnement (contrôle d’accès, vidéosurveillance, détection incendie)
• Bâtiments équipés de paratonnerre

Pour tous les autres cas, une évaluation du risque selon l’analyse du risque simplifiée (article 443-5). Si aucune analyse n’est faite, le parafoudre sera obligatoire.

Des parafoudres supplémentaires, sont à installer si : • Le niveau protection du parafoudre principal est trop élevé • Des surtensions de manoeuvre (charges inductives ou capacitives, unités de stockage, charges provoquant des courants élevés…) sont identifiées

L’installation de parafoudres supplémentaires est recommandée pour améliorer la protection ; par exemple, lorsque l’équipement à protéger est situé à plus de 10 m du parafoudre principal ou si l’installation électrique alimente des bâtiments annexes, équipements et capteurs extérieurs, éclairages extérieurs.

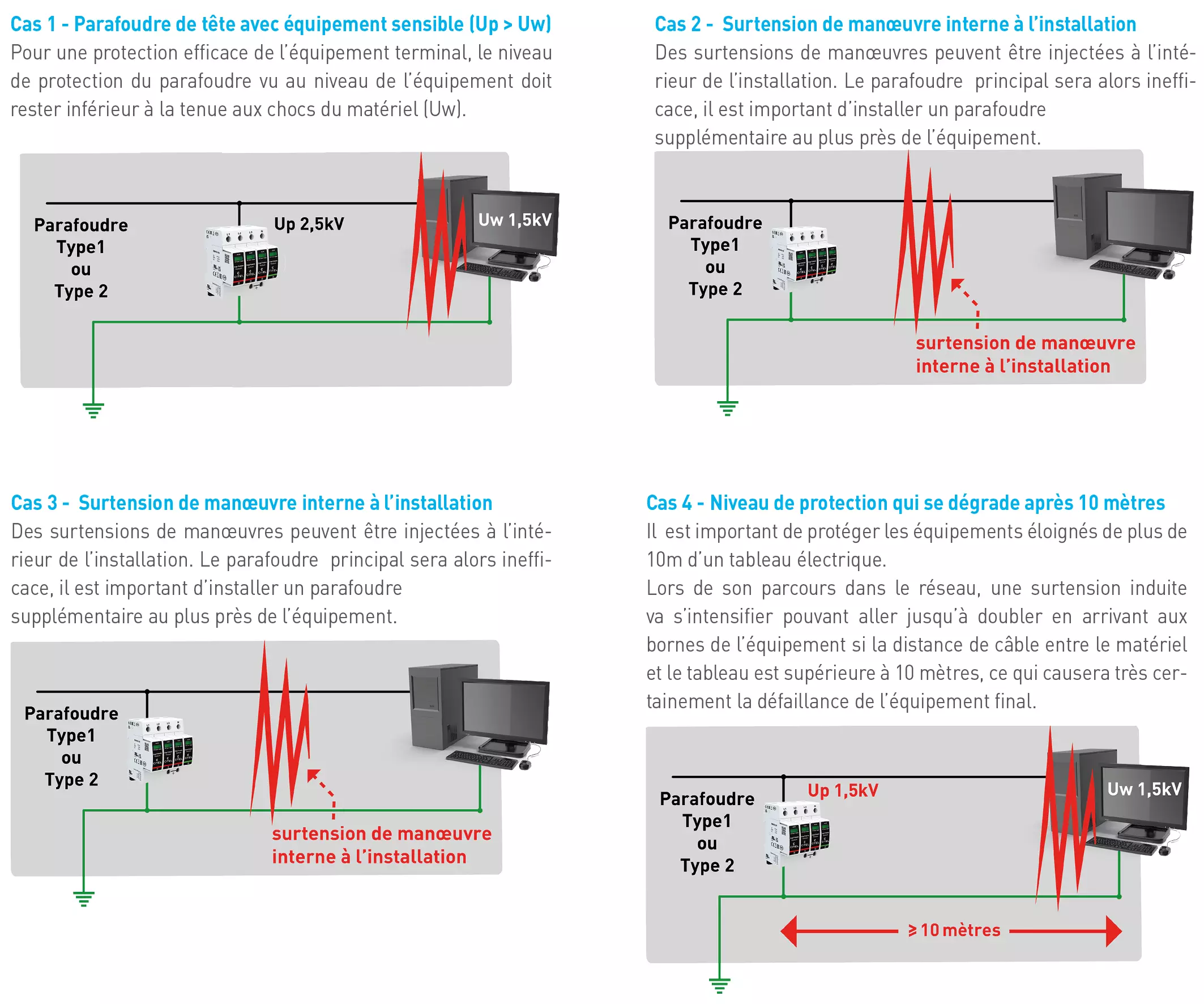

Explication des menaces de surtension nécessitant l’installation d’un parafoudre supplémentaire

Réglementation Française : bâtiment d'habitation : NF C 15-100-10

• Article 10.1.7.7.4 : « Protections contre les surtensions d’origine atmosphérique (parafoudres)» : Section définissant les niveaux d’obligation d’utilisation des parafoudres applicable aux locaux d’habitation.

Cet article est complété par l’Annexe 10A :

• Article 10A1.3 et 10A1.4 “Dispositions pour la protection contre les surtensions d’origine atmosphérique” : définit les niveaux d’obligations d’utilisation de parafoudres et la méthode d’évaluation des risques.
• Article 10A1.5 : « Démarche pour le choix et la mise en oeuvre des dispositifs de protection contre les surtensions d’origine atmosphérique » : Contient les règles générales de sélection des parafoudres.
• Article 10A1.6 « Règles d’installation des parafoudres » : Contient les règles d’isntallation des parafoudres Basse Tension.

Obligation et recommandation d’emploi

Les articles 4-443 et 7-771.443 de la NF C15-100 définissent les situations déterminant l’utilisation obligatoire des parafoudres :

1 - L’installation est équipée de paratonnerre : => Parafoudre obligatoire, à l’origine de l’installation : il doit être de Type 1 avec un courant Iimp de 12,5 kA minimum.

2 - L’installation est alimentée par un réseau Basse Tension aérien et la densité de foudroiement Ng > 2,5 (ou le niveau kéraunique local Nk est supérieur à 25) : => Parafoudre obligatoire, à l’origine de l’installation : il doit être de Type 2 avec un courant In de 5 kA minimum.

3 - L’installation est alimentée par un réseau Basse Tension aérien et le niveau kéraunique local Nk est inférieur à 25. => Parafoudre non-obligatoire.

4 - L’installation est alimentée par un réseau Basse Tension souterrain. => Parafoudre non-obligatoire.
