Parafoudre Data 1 paire DIN débrochable

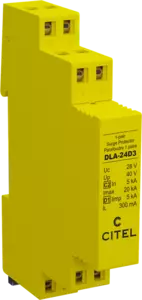

DLA-24D3/R
Code Produit 6401034
DLA-24D3/R
Disponibilité:
70,00 € HT
Ajouter au panier

Disponible sous 3 semaines

  • Transmission de données à haut débit
  • Protection contre le mode commun et le mode différentiel
  • Lignes de données, y compris celles isolées de la terre
  • Boîtier compact sur rail DIN, protection à haute densité
  • Protection du fil de blindage
  • Débranchement avec coupure de ligne
  • Catégories d'essai : D1, C2, C3
  • Conformité à la norme IEC 61643-21
Contactez-nous
Les parafoudres DLA sont destinés à protéger les équipements connectés aux réseaux Télécom, automatismes, réseaux de données ou industriels. Ils s'installent sur rail DIN symétrique ou au niveau d'un tableau modulaire et sont disponibles pour la plupart des lignes de transmission. Ces parafoudres 1 paire disposent d'un module de protection débrochable permettant une maintenance rapide et simple.
Réseau
 4-20mA
Tension nominale de ligne
 Un 24 V
Tension DC max. de fonctionnement
 Uc 28 Vdc
Fréquence max.
-3dB, système 100 ohms
 f max. \> 115 MHz
Perte d'insertion
 < 1 dB
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 20 kA
Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-X (Ligne/Ligne)
 Up 40 V
Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-C (Ligne/Terre)
 Up 40 V
Capacité max.
C < 50 pF
Courant de choc
Test 10/350µs x 2 - catégorie D1
Iimp 5 kA
Courant de décharge nominal
Test 8/20µs x 10 - catégorie C2
 In 5 kA
IL 300 mA
Résistance en ligne (± 10%)
 4.7 Ohm
Type de réseau
 Télécom
Technologie
 GDT + Diode écrêtage
Configuration Parafoudre
 1 paire + blindage
Raccordement au réseau
 Bornier ressort 0.5-2.5 mm²
Montage
 Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
 Thermoplastique UL94 V-0
Température de stockage et de fonctionnement
 -40/+85°C
Indice de protection
 IP20
Mise hors service de sécurité
 Court-circuit en sur choc et ouverture de ligne et reset sur surintensité
Indicateur de fin de vie
 Interruption de transmission - mode de défaut 2
Module(s) de remplacement
 DLAM-24D3
Dimensions
 Voir schéma
Conformité aux normes
 IEC 61643-21 / NF EN 61643-21
