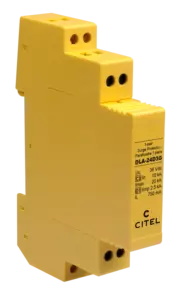

Parafoudre Télécom-Data 1 paire boîtier DIN
Code Produit : 640193
DLA-24D3G
- Transmission de données à grande vitesse
- Protection contre le mode commun et le mode différentiel
- Lignes de données, y compris celles isolées de la terre
- Boîtier compact sur rail DIN, protection à haute densité
- Protection du fil de blindage
- Localisation et catégories de tests : D1, C2, C3
- Conformité à la norme IEC 61643-21
Les parafoudres (SPD) compacts DLA sont conçus pour protéger les équipements connectés aux réseaux télécoms, de données ou industriels, ainsi qu'aux automatismes contre les surtensions transitoires.
Les SPDs DLC protègent les applications à 1-paire et ont un boîtier monobloc.
Ces SPDs sont installés sur des rails DIN symétriques, souvent à l'intérieur de panneaux clients. Les produits sont disponibles en différents types pour couvrir la plupart des applications.
Les types D2 sont les mieux adaptés aux applications flottantes, les types D3 offrent une protection en mode complet sur toutes les lignes, ces derniers type peuvent-être complétés par une protection spécifique pour le fil de terre de signalisation, ce sont les types D3G.
Télécharger la fiche technique
|
Réseau
|
4-20 mA, 24 V analogique |
|
|
Tension nominale de ligne
|
Un | 24 V |
|
Tension DC max. de fonctionnement
|
Uc | 36 Vdc |
|
Fréquence max.
-3dB, système 100 ohms
|
f max. | > 80 MHz |
|
Fréquence max.
-1dB, système 100 ohms
|
f max. | > 45 MHz |
|
Courant max. de ligne @25°C
|
IL | 750 mA |
|
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
|
Imax | 20 kA |
|
Courant de décharge nominal
C2 (1.2/50us / 8/20µs), 10 applications, X-X (Ligne/Ligne), X-SG (Ligne/Signal Ground)
|
In | 10 kA |
|
Courant de décharge nominal
C2 (1.2/50us / 8/20µs), 10 applications, X-C (Ligne/Terre), SG-C (Signal Ground/Terre)
|
In | 10 kA |
|
Niveau de protection
C3 (10/1000μs), 300 applications@10 A, Y-Y (Ligne-Ligne), Y-SG (Ligne-Signal Ground)
|
Up | 60 V |
|
Niveau de protection
C3 (10/1000μs), 300 applications@10 A, Y-C (Ligne-Terre), SG-C (Signal Ground-Terre)
|
Up | 650 V |
|
Courant de choc
D1 (10/350μs), 2 applications, X-C (Ligne/Terre), X-SG (Ligne/Signal Ground) and SG-C (Signal Ground/Terre)
|
Iimp | 2.5 kA |
|
Résistance en ligne (± 10%)
|
1.5 Ohm |
|
Technologie
|
GDT + Diode écrêtage |
|
|
Configuration Parafoudre
|
1 paire + blindage |
|
|
Raccordement au réseau
|
Par bornier ressort - max. 2.5 mm² / AWG 13 (solide ou souple) |
|
|
Compact
|
Oui |
|
|
Format
|
Boîtier DIN débrochable |
|
|
Montage
|
Rail DIN symétrique 35 mm (EN 60715) |
|
|
Matière boîtier
|
Thermoplastique UL94 V-0 |
|
|
Température de fonctionnement
|
Tu | -40/+85°C |
|
Indice de protection contre les infiltrations
|
IP20 (NEMA 2) |
|
|
Mise hors service de sécurité
|
Court-circuit |
|
|
Indicateur de fin de vie
|
Interruption de transmission - mode de défaut 2 |
|
|
Dimensions
|
Voir schéma |
|
|
Poids
|
0.092 kg |
|
Conformité aux normes
|
IEC 61643-21 / NF EN 61643-21 |
|
|
Normes environnementales
|
EU RoHS |
