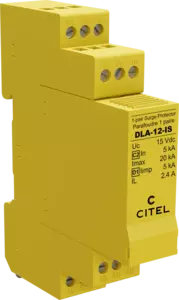

Parafoudre Data 1 paire DIN débrochable

DLA-12-IS
Code Produit 640152
DLA-12-IS
  • Transmission de données à haut débit
  • Protection contre le mode commun et le mode différentiel
  • Lignes de données, y compris celles isolées de la terre
  • Boîtier compact sur rail DIN, protection à haute densité
  • Protection du fil de blindage
  • Débranchement avec coupure de ligne
  • Catégories d'essai : D1, C2, C3
  • Conformité à la norme IEC 61643-21
Contactez-nous
Les parafoudres DLA sont destinés à protéger les équipements connectés aux réseaux Télécom, automatismes, réseaux de données ou industriels. Ils s'installent sur rail DIN symétrique ou au niveau d'un tableau modulaire et sont disponibles pour la plupart des lignes de transmission. Ces parafoudres 1 paire disposent d'un module de protection débrochable permettant une maintenance rapide et simple.
Réseau
 Applications flottantes, Ex: RS232 / RS485
Tension nominale de ligne
 Un 12 V
Tension DC max. de fonctionnement
 Uc 15 Vdc
Fréquence max.
 f max. DC bis 3 MHz
Perte d'insertion
 < 1 dB
Courant de décharge maximal
Tenue max. en onde 8/20 µs, X-C (Ligne/terre)
 Imax 20 kA
Niveau de protection
Catégorie C3 (10/1000μs), 300 applications@10 A, X-X (Ligne/Ligne)
 Up 30 V
Niveau de protection
Catégorie C3 (10/1000μs), 300 applications@10 A, X-C (Ligne/Terre)
 Up 650 V
Courant de choc
Catégorie D1 (10/350μs), 2 applications, X-C (Ligne/Terre)
 Iimp 5 kA
Courant de décharge nominal
Catégorie C2 (8/20μs), 10 applications, X-X (Ligne/Ligne)
 In 200 A
Courant de décharge nominal
Catégorie C2 (8/20μs), 10 applications, X-C (Ligne/Terre)
 In 5 kA
IL 2,4 A
Résistance en ligne (± 10%)
 0,05 Ohm
Capacité
@1MHz, X-C (Ligne/Terre)
 C < 50 pF
Type de réseau
 Télécom
Technologie
 GDT + Diode écrêtage
Configuration Parafoudre
 1 paire + blindage
Raccordement au réseau
 Par vis : 0.5-2.5 mm²
Montage
 Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
 Thermoplastique UL94 V-0
Température de stockage et de fonctionnement
 -40/+85°C
Indice de protection contre les infiltrations
 IP20 (NEMA 2)
Mise hors service de sécurité
 Court-circuit en sur choc et ouverture de ligne et reset sur surintensité
Indicateur de fin de vie
 Interruption de transmission - mode de défaut 2
Module(s) de remplacement
 DLAM-12-IS
Dimensions
 Voir schéma
Poids
 0.087 kg
Conformité aux normes
 IEC 61643-21 / NF EN 61643-21
