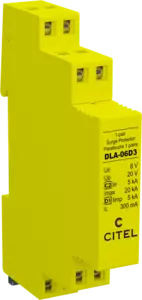

Parafoudre Data 1 paire DIN débrochable

DLA-06D3/R
Code Produit 6401014
DLA-06D3/R
Disponibilité:
70,00 € HT
Ajouter au panier

Disponible sous 3 semaines

  • Transmission de données à haut débit
  • Protection contre le mode commun et le mode différentiel
  • Lignes de données, y compris celles isolées de la terre
  • Boîtier compact sur rail DIN, protection à haute densité
  • Protection du fil de blindage
  • Débranchement avec coupure de ligne
  • Catégories d'essai : D1, C2, C3
  • Conformité à la norme IEC 61643-21
Contactez-nous
Les parafoudres DLA sont destinés à protéger les équipements connectés aux réseaux Télécom, automatismes, réseaux de données ou industriels. Ils s'installent sur rail DIN symétrique ou au niveau d'un tableau modulaire et sont disponibles pour la plupart des lignes de transmission. Ces parafoudres 1 paire disposent d'un module de protection débrochable permettant une maintenance rapide et simple.
Réseau

RS422, RS485
Tension nominale de ligne
 Un

6 V
Tension DC max. de fonctionnement
 Uc

8 Vdc
Fréquence max.
-3dB, système 100 ohms
 f max.

> 115 MHz
Fréquence max.
-1dB, système 100 ohms
 f max.

> 50 MHz
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax

20 kA
Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-X (Ligne/Ligne)
 Up

20 V
Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-C (Ligne/Terre)
 Up

20 V
Capacité max.
C

< 50 pF
Courant de choc
Test 10/350µs x 2 - catégorie D1
Iimp

5 kA
Courant de décharge nominal
Test 8/20µs x 10 - catégorie C2
 In

5 kA
Résistance en ligne (± 10%)

4.7 Ohm
Type de réseau

Télécom
Technologie

GDT + Diode écrêtage
Configuration Parafoudre

1 paire + blindage
Raccordement au réseau

Bornier ressort 0.5-2.5 mm²
Montage

Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier

Thermoplastique UL94 V-0
Température de stockage et de fonctionnement

-40/+85°C
Indice de protection

IP20
Mise hors service de sécurité

Court-circuit en sur choc et ouverture de ligne et reset sur surintensité
Indicateur de fin de vie

Interruption de transmission - mode de défaut 2
Module(s) de remplacement

DLAM-06D3
Dimensions

Voir schéma
Conformité aux normes

IEC 61643-21 / NF EN 61643-21
