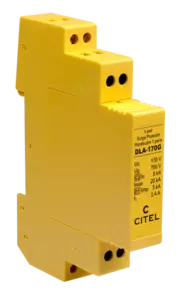

Parafoudre Télécom 1 paire DIN débrochable
Code Produit : 640165
DLA-170G
- Transmission de données à haut débit
- Protection contre le mode commun et le mode différentiel
- Lignes de données, y compris celles isolées de la terre
- Boîtier compact sur rail DIN, protection à haute densité
- Protection du fil de blindage
- Catégories d'essai : D1, C2, C3
- Conformité à la norme IEC 61643-21
Les parafoudres DLA sont destinés à protéger les équipements connectés aux réseaux Télécom, automatismes, réseaux de données ou industriels.
Ils s'installent sur rail DIN symétrique ou au niveau d'un tableau modulaire et sont disponibles pour la plupart des lignes de transmission.
Ces parafoudres 1 paire disposent d'un module de protection débrochable permettant une maintenance rapide et simple.
Télécharger la fiche technique
|
Réseau
|
RTC, ADSL2, VDSL2 |
|
|
Tension nominale de ligne
|
Un | 150 V |
|
Tension DC max. de fonctionnement
|
Uc | 170 Vdc |
|
Fréquence max.
-3dB, système 100 ohms
|
f max. | > 200 MHz |
|
Fréquence max.
-1dB, système 100 ohms
|
f max. | > 200 MHz |
|
Courant max. de ligne @25°C
|
IL | 2.4 A |
|
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
|
Imax | 20 kA |
|
Courant de décharge nominal
Test 8/20µs x 10 - catégorie C2
|
In | 5 kA |
|
Niveau de protection
C3 (10/1000μs), 300 applications@10 A, Y-Y (Ligne/Ligne)
|
Up | < 750 V |
|
Niveau de protection
C3 (10/1000μs), 300 applications@10 A, Y-C (Ligne/Terre)
|
Up | < 750 V |
|
Capacité max.
|
C | < 5 pF |
|
Courant de choc
D1 (10/350μs), 2 applications, X-C (Ligne/Terre)
|
Iimp | 5 kA |
|
Résistance en ligne
|
< 0.05 Ohm |
|
Type de réseau
|
Télécom |
|
|
Technologie
|
GDT + Diode écrêtage |
|
|
Configuration Parafoudre
|
1 paire + blindage |
|
|
Raccordement au réseau
|
Par vis : 0.5-2.5 mm² |
|
|
Format
|
Boîtier DIN débrochable |
|
|
Montage
|
Rail DIN symétrique 35 mm (EN 60715) |
|
|
Matière boîtier
|
Thermoplastique UL94 V-0 |
|
|
Température de stockage et de fonctionnement
|
-40/+85°C |
|
|
Indice de protection
|
IP20 |
|
|
Mise hors service de sécurité
|
Court-circuit en sur choc et ouverture de ligne et reset sur surintensité |
|
|
Indicateur de fin de vie
|
Interruption de transmission - mode de défaut 2 |
|
|
Module(s) de remplacement
|
DLAM-170G |
|
|
Dimensions
|
Voir schéma |
|
Conformité aux normes
|
IEC 61643-21 / NF EN 61643-21 |
