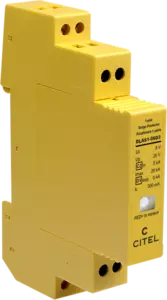

Parafoudre Data 1 paire DIN débrochable

DLAS1-06D3
Code Produit 6415011
DLAS1-06D3
Disponibilité:
80,00 € HT
Ajouter au panier
  • Parafoudre 1 paire pour ligne courant faible
  • Indicateur de mise hors service de sécurité
  • Mise en hors service en ouverture de ligne
  • Tension de ligne 6 Vdc
  • Module débrochable
  • Montage sur rail DIN, raccordement vis
  • Courant de décharge Imax/In 20 kA/ 5 kA
  • Conforme NF EN 61643-21 / UL497A
Contactez-nous
Les parafoudres DLAS1 sont destinés à protéger les équipements connectés aux réseaux télécom, automatismes, réseaux de données ou industriels. Les produits intègrent un indicateur de mise hors service de sécurité. Ils s'installent sur rail DIN symétrique ou au niveau d'un tableau modulaire et sont disponibles pour la plupart des lignes de transmission. Ces parafoudres 1 paire disposent d'un module de protection débrochable permettant une maintenance rapide et simple.
Réseau
 RS422
Tension nominale de ligne
 Un 24 V
Tension nominale de ligne
 Un 6 V
Tension DC max. de fonctionnement
 Uc 8 Vdc
Fréquence max.
 f max. > 3 MHz
Courant max. de ligne
@25°C
 IL 300 mA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 20 kA
Inductance en ligne (± 10 %)
 non
Niveau de protection
@ In (8/20 µs)
 Up L/L 20 V
Courant de choc
Test 10/350µs x 2 - catégorie D1
Iimp 5 kA
Courant de décharge nominal Ligne/Ligne
Test 8/20µs x 10 - catégorie C2
In L/L 5 kA
Courant de décharge nominal X-C (Ligne/Terre)
Test 8/20µs x 10 - catégorie C2
In L/PE 5 kA
Résistance en ligne (± 10%)
 4.7 Ohm
Type de réseau
 Télécom
Technologie
 GDT+Diode écrêtage+PTC (résistance thermique) + Résistance
Configuration Parafoudre
 1 paire + blindage
Raccordement au réseau
 Par vis : 0.5-2.5 mm²
Format
 Boîtier DIN débrochable
Montage
 Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
 Thermoplastique UL94 V-0
Température de fonctionnement
 Tu -40/+85°C
Indice de protection
 IP20
Mise hors service de sécurité
 Ouverture de ligne - interruption de transmission - mode de défaut 2
Indicateur de fin de vie
 Témoin rouge allumé
Module(s) de remplacement
 DLAS1M-06D3

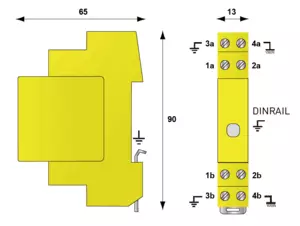

Dimensions
 Voir schéma
Conformité aux normes
 IEC 61643-21 / NF EN 61643-21 / UL497A
Certification
 SIL
