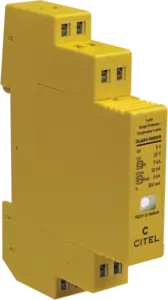

Parafoudre Data 1 paire DIN débrochable

DLAS1-06D3/R
Code Produit 6415014
DLAS1-06D3/R
Disponibilité:
80,00 € HT
Ajouter au panier

Disponible sous 3 semaines

  • Parafoudre 1 paire pour ligne courant faible
  • Indicateur de mise hors service de sécurité
  • Mise en hors service en ouverture de ligne
  • Tension de ligne 6 Vdc
  • Module débrochable
  • Montage sur rail DIN, raccordement ressort
  • Courant de décharge Imax/In 20 kA/ 5 kA
  • Conforme NF EN 61643-21 / UL497B
Contactez-nous
Les parafoudres DLAS1 sont destinés à protéger les équipements connectés aux réseaux télécom, automatismes, réseaux de données ou industriels. Les produits intègrent un indicateur de mise hors service de sécurité. Ils s'installent sur rail DIN symétrique ou au niveau d'un tableau modulaire et sont disponibles pour la plupart des lignes de transmission. Ces parafoudres 1 paire disposent d'un module de protection débrochable permettant une maintenance rapide et simple.
Réseau

RS422
Tension nominale de ligne
 Un

6 V
Tension DC max. de fonctionnement
 Uc

8 Vdc
Fréquence max.
 f max.

3 MHz
Courant max. de ligne @25°C
 IL

300 mA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax

20 kA
Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-X (Ligne/Ligne)
 Up

20 V
Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-C (Ligne/Terre)
 Up

20 V
Courant de choc
Test 10/350µs x 2 - catégorie D1
Iimp

5 kA
Courant de décharge nominal Ligne/Ligne
Test 8/20µs x 10 - catégorie C2
In L/L

5 kA
Courant de décharge nominal X-C (Ligne/Terre)
Test 8/20µs x 10 - catégorie C2
In L/PE

5 kA
Résistance en ligne (± 10%)

4.7 Ohm
Type de réseau

Télécom
Technologie

GDT+Diode écrêtage+PTC (résistance thermique) + Résistance
Configuration Parafoudre

1 paire + blindage
Raccordement au réseau

Par contact à ressort : 0.5-4 mm²
Format

Boîtier DIN débrochable
Montage

Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier

Thermoplastique UL94 V-0
Température de fonctionnement
 Tu

-40/+85°C
Indice de protection

IP20
Mise hors service de sécurité

Ouverture de ligne - interruption de transmission - mode de défaut 2
Indicateur de fin de vie

Témoin rouge allumé
Module(s) de remplacement

DLAS1M-06D3
Dimensions

Voir schéma
Conformité aux normes

IEC 61643-21 / NF EN 61643-21 / UL497B
Certification

SIL
