Basse Tension
Parafoudre BT de Type 2

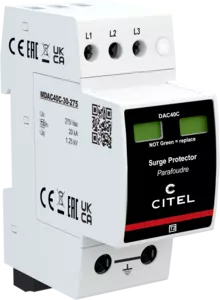

DAC40CS-30-275
Parafoudre BT Type 2 Triphasé débrochable
DAC40CS-30-275
Code Produit
821510223
Disponibilité:
87,00 € HT
Ajouter au panier
La livraison est uniquement disponible en France.
OK
Disponible sous 3 semaines
Parafoudre Compact Triphasé Type 2
In : 20 kA
Imax : 40 kA
Protection Mode Commun/ Différentiel
Module débrochable
Télésignalisation
Conforme NF EN 61643-11 et IEC 61643-11 et UL1449 ed.5
Fiche Produit
Notice d'installation
Spécifications Appel d'offre
Contactez-nous
Les parafoudres débrochables compacts de Type 2 DAC40CS sont destinés à être connectés au niveau des TGBT ou des tableaux divisionnaires. Leur format compact permet de les installer dans des encombrements très réduits. Les parafoudres DAC40CS sont disponibles ont une capacité d'écoulement de 40 kA, en configuration monophasé ou triphasé et avec des nombreuses tensions afin de pouvoir protéger tout type de réseaux. Basés sur la technologie varistance équipée de déconnecteur et d’indicateur associé, ces parafoudres permettent de garantir une efficacité de protection, une capacité d'écoulement et une fiabilité maximales.
Sélectionner une autre référence :
DAC40CS-30-150
DAC40CS-30-275
DAC40CS-30-320
DAC40CS-30-440
DAC40CS-31-150
DAC40CS-31-275
DAC40CS-31-320
DAC40CS-40-150
DAC40CS-40-275
DAC40CS-40-320
DAC40CS-40-440
Propriétés électriques
Propriétés Mécaniques
Normes
Déconnecteurs associés
Schemas
Type de parafoudre
2
Réseau
230/400 V
Régime de neutre
TN
Tension AC max. de fonctionnement
Uc
275 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
UT
335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
UT
440 Vac déconnexion
Courant résiduel
Courant de fuite à la Terre
Ipe
< 1 mA
Courant de suite
If
Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
In
20 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax
40 kA
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
Imax Total
160 kA
Mode(s) de protection
L/PE et N/PE
Niveau de protection N/PE
@ In (8/20µs)
Up N/PE
1.25 kV
Niveau de protection L/PE
@ In (8/20µs)
Up L/PE
1.25 kV
Courant de court-circuit admissible
Isccr
10 000 A
Type de réseau
AC
Technologie
MOV
Configuration Parafoudre
Triphasé
Raccordement au réseau
Par vis : L/N = 1.5-10mm² (16 mm² rigide) ou PE = 2.5-25mm² (35 mm² rigide)
Compact
Oui
Format
Boîtier modulaire débrochable
Enfichable
Oui
Montage
Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
Thermoplastique UL94 V-0
Température de fonctionnement
Tu
-40/+85°C
Indice de protection
IP20
Mise hors service de sécurité
Déconnexion du réseau AC
Indicateur de fin de vie
2 indicateurs mécaniques - Rouge/Vert
Module(s) de remplacement
MDAC40C-30-275
Télésignalisation
Sortie sur contact inverseur
Câblage pour télésignalisation
1.5 mm² max.
Tension/Courant max. pour télésignalisation
250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Dimensions
Voir schéma - 2TE (EN43880)
Poids
0.221 kg
Conformité aux normes
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Déconnecteur thermique
Interne
Disjoncteur différentiel de l'installation (si existant)
Type 'S' ou retardé
Fusible de déconnexion
50 A min. - 125 A max. - Fusible type gG
×
Description:
Parafoudre BT Type 2 Triphasé débrochable
Conformité aux normes:
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Technologie:
MOV
Configuration Parafoudre:
Triphasé
Compact:
Oui
Télésignalisation:
Sortie sur contact inverseur
Type de parafoudre :
2
Réseau:
230/400 V
Régime de neutre:
TN
Tension AC max. de fonctionnement :
275 Vac
Courant résiduel :
< 1 mA
Courant de décharge maximal :
40 kA
Courant de décharge maximal total :
160 kA
Courant de court-circuit admissible:
10 000 A
CITEL
Référence:
DAC40CS-30-275
Code Produit:
821510223
Ou équivalent
