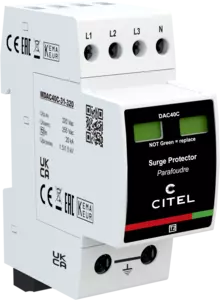

Parafoudre BT Type 2 Triphasé+Neutre débrochable

DAC40CS-31-320
Code Produit 821520322
DAC40CS-31-320
Disponibilité:
155,00 € HT
Ajouter au panier

Disponible sous 3 semaines

  • Parafoudre Compact Triphasé+N Type 2
  • In : 20 kA
  • Imax : 40 kA
  • Protection Mode Commun/ Différentiel
  • Module débrochable
  • Télésignalisation
  • Conforme NF EN 61643-11 et IEC 61643-11 et UL1449 ed.5
Contactez-nous
Les parafoudres débrochables compacts de Type 2 DAC40CS sont destinés à être connectés au niveau des TGBT ou des tableaux divisionnaires. Leur format compact permet de les installer dans des encombrements très réduits. Les parafoudres DAC40CS sont disponibles ont une capacité d'écoulement de 40 kA, en configuration monophasé ou triphasé et avec des nombreuses tensions afin de pouvoir protéger tout type de réseaux. Basés sur la technologie varistance équipée de déconnecteur et d’indicateur associé, ces parafoudres permettent de garantir une efficacité de protection, une capacité d'écoulement et une fiabilité maximales.
Type de parafoudre
2
Réseau
 230/400 V
Régime de neutre
 TT-TNS
Tension AC max. de fonctionnement
Uc 320 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT 335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT 440 Vac déconnexion
Caractéristique surtension temporaire N/PE (TOV HT)
Sans déconnexion ou avec déconnexion de sécurité
 UT 1200 V/300A/200 ms tenue
Courant résiduel
Courant de fuite à la Terre
 Ipe Aucun
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In 20 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 40 kA
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
 Imax Total 40 kA
Mode(s) de protection
 L/PE et N/PE
Niveau de protection L/N
@ In (8/20µs)
 Up L/N 1.5 kV
Niveau de protection N/PE
@ In (8/20µs)
 Up N/PE 1.5 kV
Courant de court-circuit admissible
 Isccr 10 000 A
Type de réseau
 AC
Technologie
 MOV + GDT
Configuration Parafoudre
 Triphasé + Neutre
Raccordement au réseau
 Par vis : L/N = 1.5-10mm² (16 mm² rigide) ou PE = 2.5-25mm² (35 mm² rigide)
Compact
 Oui
Format
 Boîtier modulaire débrochable
Enfichable
 Oui
Montage
 Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
 Thermoplastique UL94 V-0
Température de fonctionnement
 Tu -40/+85°C
Indice de protection
 IP20
Mise hors service de sécurité
 Déconnexion du réseau AC
Indicateur de fin de vie
 2 indicateurs mécaniques - Rouge/Vert
Module(s) de remplacement
 MDAC40C-31-320
Télésignalisation
 Sortie sur contact inverseur
Câblage pour télésignalisation
 1.5 mm² max.
Tension/Courant max. pour télésignalisation
 250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Dimensions
 Voir schéma - 2TE (EN43880)
Conformité aux normes
 IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
 KEMA
Déconnecteur thermique
 Interne
Disjoncteur différentiel de l'installation (si existant)
 Type 'S' ou retardé
Fusible de déconnexion
 50 A min. - 125 A max. - Fusible type gG
