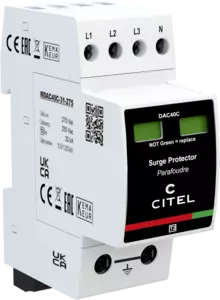

Parafoudre BT Type 2 Triphasé+Neutre débrochable

DAC40CS-31-275
Code Produit : 821520222
DAC40CS-31-275
  • Parafoudre Compact Triphasé Type 2
  • In : 20 kA
  • Imax : 40 kA
  • Protection Mode Commun/ Différentiel
  • Module débrochable
  • Télésignalisation
  • Conforme NF EN 61643-11 et IEC 61643-11 et UL1449 ed.5

Les parafoudres débrochables compacts de Type 2 DAC40CS sont destinés à être connectés au niveau des TGBT ou des tableaux divisionnaires. Leur format compact permet de les installer dans des encombrements très réduits. Les parafoudres DAC40CS sont disponibles ont une capacité d'écoulement de 40 kA, en configuration monophasé ou triphasé et avec des nombreuses tensions afin de pouvoir protéger tout type de réseaux. Basés sur la technologie varistance équipée de déconnecteur et d’indicateur associé, ces parafoudres permettent de garantir une efficacité de protection, une capacité d'écoulement et une fiabilité maximales.


Type de parafoudre 2
Réseau 230/400 V
Régime de neutre TT-TNS
Tension AC max. de fonctionnement Uc 275 Vac
Caractéristique surtension temporaire (TOV) 5 sec. UT 580 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn UT 440 Vac déconnexion
Caractéristique surtension temporaire N/PE (TOV HT) UT 1200 V/300A/200 ms tenue
Courant résiduel Ipe Aucun
Courant de suite If Aucun
Courant de décharge nominal In 20 kA
Courant de décharge maximal Imax 40 kA
Courant de décharge maximal total Imax Total 40 kA
Mode(s) de protection L/PE et N/PE
Niveau de protection L/N Up L/N 1.25 kV
Niveau de protection N/PE Up N/PE 1.5 kV
Courant de court-circuit admissible Isccr 10 000 A
Type de réseau AC
Technologie MOV + GDT
Configuration Parafoudre Triphasé + Neutre
Raccordement au réseau Par vis : L/N = 1.5-10mm² (16 mm² rigide) ou PE = 2.5-25mm² (35 mm² rigide)
Compact Oui
Format Boîtier modulaire débrochable
Enfichable Oui
Montage Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier Thermoplastique UL94 V-0
Température de fonctionnement Tu -40/+85°C
Indice de protection IP20
Mise hors service de sécurité Déconnexion du réseau AC
Indicateur de fin de vie 2 indicateurs mécaniques - Rouge/Vert
Module(s) de remplacement MDAC40C-31-275
Télésignalisation Sortie sur contact inverseur
Câblage pour télésignalisation 1.5 mm² max.
Tension/Courant max. pour télésignalisation 250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Dimensions Voir schéma - 2TE (EN43880)
Poids 0.180 kg
Conformité aux normes IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification KEMA / EAC
Déconnecteur thermique Interne
Disjoncteur différentiel de l'installation (si existant) Type 'S' ou retardé
Fusibles 50 A min. - 125 A max. - Fusible type gG
