Parafoudre BT de Type 1+2+3 Triphasé+N

DS254VG-400
Code Produit 2581
DS254VG-400
Disponibilité:
867,00 € HT
Ajouter au panier
  • Parafoudre unipolaire de Type 1+2+3
  • Iimp : 25 kA (onde 10/350µs)
  • Faible tension Up
  • Déconnexion interne avec indicateur
  • Télésignalisation de déconnexion
  • Tenue optimisée aux TOV
  • Conforme NF EN 61643-11, IEC 61643-11, UL1449 ed.5
Contactez-nous
Les produits de la gamme DS250VG sont des parafoudres de Type 1+2+3, de très forte puissance, destinés à être installés à l'entrée de l`installation Basse Tension. Ils permettent de protéger les réseaux monophasés, triphasés ou triphasés + neutre en mode commun ou en mode commun et différentiel. La technologie `Eclateur + Varistance` permet un niveau de protection très faible et une absence de courant de suite. Le DS250VG s`installe sur Rail DIN et comporte une double connexion pour le conducteur actif, ce qui permet un raccordement optimisé au réseau.
Type de parafoudre
1+2+3
Réseau
 230/400 Vac Triphasé + N
Régime de neutre
 TNS-IT
Tension nominale de ligne
 Un 400 Vac
Tension AC max. de fonctionnement
Uc 440 Vac
Courant max. de ligne
si connexion en série
 IL 100 A
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT 580 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT 770 Vac tenue
Courant résiduel
Courant de fuite à la Terre
 Ipe Aucun
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In 30 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 70 kA
Courant de choc par pôle
Tenue max par pole en onde 10/350µs
Iimp 25 kA
Courant de choc total
Tenue max totale en onde 10/350µs
Itotal 100 kA
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
 Uoc 20 kV
Tenue surge IEEE C62.41.1
 20 kV
Energie spécifique par pôle
tenue max. 10/350 µs
 W/R 156 kJ/ohm
Mode(s) de connexion
 L/PE et N/PE
Mode(s) de protection
 Mode Commun
Tension résiduelle
@ In (8/20 µs)
 Up-in 1.1 kV
Niveau de protection N/PE
@ In (8/20µs)
 Up N/PE 1.5 kV
Niveau de protection L/PE
@ In (8/20µs)
 Up L/PE 1.5 kV
Courant de court-circuit admissible
 Isccr 50 000 A
Technologie
 Technologie VG (MOV+GSG)
Configuration Parafoudre
 Triphasé + Neutre
Raccordement au réseau
 Par vis : 6-35 mm² / par bus
Format
 Boîtiers modulaires unipolaires assemblés
Montage
 Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
 Thermoplastique UL94 V-0
Température de fonctionnement
 Tu -40/+85°C
Indice de protection
 IP20
Mise hors service de sécurité
 Déconnexion du réseau AC
Indicateur de fin de vie
 1 indicateur mécanique par pôle
Télésignalisation
 Sortie sur contact inverseur

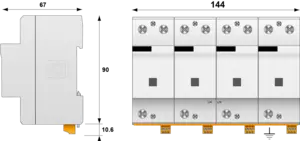

Dimensions
 Voir schéma
Poids
 1.304 kg
Conformité aux normes
 IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
 UL Recognized
Déconnecteur thermique
 Interne
Disjoncteur différentiel de l'installation (si existant)
 Type 'S' ou retardé
Fusible de déconnexion
 Assemblage fusible : SFD1-25-40S / ou Fusible 315 A Type gG
