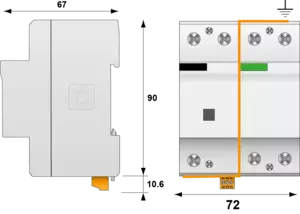

Parafoudre BT de Type 1+2+3 Monophasé

DS252VG-300/G
Code Produit 3403
DS252VG-300/G
Disponibilité:
376,00 € HT

Disponible sous 3 semaines

  • Parafoudre unipolaire de Type 1+2+3
  • Iimp : 25 kA (onde 10/350µs)
  • Faible tension Up
  • Déconnexion interne avec indicateur
  • Télésignalisation de déconnexion
  • Tenue optimisée aux TOV
  • Conforme NF EN 61643-11, IEC 61643-11, UL1449 ed.5

Les produits de la gamme DS250VG sont des parafoudres de Type 1+2+3, de très forte puissance, destinés à être installés à l'entrée de l`installation Basse Tension. Ils permettent de protéger les réseaux monophasés, triphasés ou triphasés + neutre en mode commun ou en mode commun et différentiel. La technologie `Eclateur + Varistance` permet un niveau de protection très faible et une absence de courant de suite. Le DS250VG s`installe sur Rail DIN et comporte une double connexion pour le conducteur actif, ce qui permet un raccordement optimisé au réseau.


Type de parafoudre
IEC

1+2+3

Réseau

230 Vac Monophasé

Régime de neutre

TT-TN

Tension nominale de ligne
Un

230 Vac

Tension AC max. de fonctionnement
Uc

255 Vac

Courant max. de ligne
si connexion en série
IL

100 A

Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
UT

335 Vac tenue

Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
UT

440 Vac tenue

Caractéristique surtension temporaire N/PE (TOV HT)
Sans déconnexion ou avec déconnexion de sécurité
UT

1200 V/300A/200 ms tenue

Courant résiduel
Courant de fuite à la Terre
Ipe

Aucun

Courant de suite
If

Aucun

Courant de décharge nominal
15 chocs en onde 8/20 µs
In

30 kA

Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax

70 kA

Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
Imax Total

150 kA

Courant de choc par pôle
Tenue max par pole en onde 10/350µs
Iimp

25 kA

Courant de choc total
Tenue max totale en onde 10/350µs
Itotal

50 kA

Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
Uoc

20 kV

Tenue surge IEEE C62.41.1

20 kV

Energie spécifique par pôle
tenue max. 10/350 µs
W/R

156 kJ/ohm

Mode(s) de connexion

L/N et N/PE

Mode(s) de protection

Mode Commun / Mode Différentiel

Tension résiduelle
@ In (8/20 µs)
Up-in

1.1 kV

Niveau de protection L/N
@ In (8/20µs)
Up L/N

1.5 kV

Niveau de protection N/PE
@ In (8/20µs)
Up N/PE

1.5 kV

Courant de court-circuit admissible
Isccr

50 000 A

Technologie

Technologie VG (MOV+GSG)

Configuration Parafoudre

Monophasé

Raccordement au réseau

Par vis : 6-35 mm² / par bus

Format

Boîtiers modulaires unipolaires assemblés

Montage

Rail DIN symétrique 35 mm (EN 60715)

Matière boîtier

Thermoplastique UL94 V-0

Température de fonctionnement
Tu

-40/+85°C

Indice de protection

IP20

Mise hors service de sécurité

Déconnexion du réseau AC

Indicateur de fin de vie

1 indicateur mécanique par pôle

Télésignalisation

Sortie sur contact inverseur

Dimensions

Voir schéma

Poids

0.49 kg

Conformité aux normes

IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5

Certification

UL Recognized

Déconnecteur thermique

Interne

Disjoncteur différentiel de l'installation (si existant)

Type 'S' ou retardé

Fusible de déconnexion

SFD1-25S-11 / ou Fusible 315 A Type gG
