Parafoudre BT de Type 1+2+3 Monophasé

DS252VG-300
Code Produit 3469

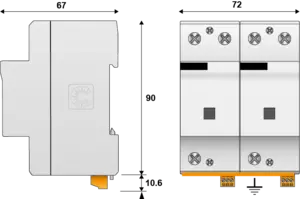

DS252VG-300
  • Parafoudre unipolaire de Type 1+2+3
  • Iimp : 25 kA (onde 10/350µs)
  • Faible tension Up
  • Déconnexion interne avec indicateur
  • Télésignalisation de déconnexion
  • Tenue optimisée aux TOV
  • Conforme NF EN 61643-11, IEC 61643-11, UL1449 ed.5

Les produits de la gamme DS250VG sont des parafoudres de Type 1+2+3, de très forte puissance, destinés à être installés à l'entrée de l`installation Basse Tension. Ils permettent de protéger les réseaux monophasés, triphasés ou triphasés + neutre en mode commun ou en mode commun et différentiel. La technologie `Eclateur + Varistance` permet un niveau de protection très faible et une absence de courant de suite. Le DS250VG s`installe sur Rail DIN et comporte une double connexion pour le conducteur actif, ce qui permet un raccordement optimisé au réseau.


Type de parafoudre
1+2+3
Réseau
230 Vac Monophasé
Régime de neutre
TN
Tension nominale de ligne
Un 230 Vac
Tension AC max. de fonctionnement
Uc 255 Vac
Courant max. de ligne
si connexion en série
IL 100 A
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
UT 335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
UT 440 Vac tenue
Courant résiduel
Courant de fuite à la Terre
Ipe Aucun
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
In 30 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax 70 kA
Courant de choc par pôle
Tenue max par pole en onde 10/350µs
Iimp 25 kA
Courant de choc total
Tenue max totale en onde 10/350µs
Itotal 50 kA
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
Uoc 20 kV
Tenue surge IEEE C62.41.1
20 kV
Energie spécifique par pôle
tenue max. 10/350 µs
W/R 156 kJ/ohm
Mode(s) de connexion
L/PE et N/PE
Mode(s) de protection
Mode Commun
Tension résiduelle
@ In (8/20 µs)
Up-in 1.1 kV
Niveau de protection N/PE
@ In (8/20µs)
Up N/PE 1.5 kV
Niveau de protection L/PE
@ In (8/20µs)
Up L/PE 1.5 kV
Courant de court-circuit admissible
Isccr 50 000 A
Technologie
Technologie VG (MOV+GSG)
Configuration Parafoudre
Monophasé
Raccordement au réseau
Par vis : 6-35 mm² / par bus
Format
Boîtiers modulaires unipolaires assemblés
Montage
Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
Thermoplastique UL94 V-0
Température de fonctionnement
Tu -40/+85°C
Indice de protection
IP20
Mise hors service de sécurité
Déconnexion du réseau AC
Indicateur de fin de vie
1 indicateur mécanique par pôle
Télésignalisation
Sortie sur contact inverseur
Dimensions
Voir schéma
Conformité aux normes
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
UL Recognized
Déconnecteur thermique
Interne
Disjoncteur différentiel de l'installation (si existant)
Type 'S' ou retardé
Fusible de déconnexion
Assemblage fusible : SFD1-25-20S / ou Fusible 315 A Type gG
