Parafoudre pour alimentation continue - 24 Vdc
DS220S-24DC
Code Produit 390511
- Découvrez notre dernière nouveauté : le DDC20CS-20-38
- Parafoudre pour Alimentation Continue
- 24 Vdc
- Design compact
- Imax : 20 kA
- Module débrochable -Télésignalisation
Fiche Produit
Les parafoudres DS2x0-dc sont utilisés pour la protection des équipements, connectés à des alimentations continues. Le schéma utilisé est basé sur des varistances de tension adaptée au réseau. Celles-ci sont équipées de déconnecteurs thermique afin de contrôler leur éventuelle fin de vie.
Ils s'installent sur rail symétrique et se raccorde en parallèle au réseau à protéger.
Sélectionner une autre référence :
|
Type de parafoudre
|
IEC | 2 |
|
Réseau
|
Réseau DC ou PV 24Vdc | |
|
Tension nominale continue
|
Un-dc | 24 Vdc |
|
Tension nominale réseau PV
|
Uocstc | 24 Vdc |
|
Tension max. PV de fonctionnement
|
Ucpv | 38 Vdc |
|
Tension max. PV de fonctionnement (montage en étoile)
|
Ucpv | 38 Vdc |
|
Tension DC max. de fonctionnement
|
Uc | 38 Vdc |
|
Courant max. de ligne @25°C
|
IL | 50 A |
|
Courant résiduel
Courant de fuite à la Terre
|
Ipe | < 0.1 mA |
|
Courant de fonct. Permanent
Courant permanent à Uc
|
Ic | < 0.1 mA |
|
Courant de fonct. permanent PV
Courant de consommation à Ucpv
|
Icpv | < 0.1 mA |
|
Courant de suite
|
If | Aucun |
|
Courant de décharge nominal
15 chocs en onde 8/20 µs
|
In | 10 kA |
|
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
|
Imax | 20 kA |
|
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
|
Imax Total | 40 kA |
|
Tenue au courant de court-circuit PV
|
Iscpv | 1000 A |
|
Mode(s) de connexion
|
+/-/PE | |
|
Mode(s) de protection
|
Mode Commun | |
|
Niveau de protection +/PE (-/PE)
@ In (8/20µs)
|
Up | 250 V |
|
Technologie
|
MOV | |
|
Configuration Parafoudre
|
2 poles | |
|
Raccordement au réseau
|
Par vis : 1.5-10mm² (conducteurs actifs) et 2.5-25mm² (PE) | |
|
Format
|
Boîtier modulaire débrochable | |
|
Montage
|
Rail DIN symétrique 35 mm (EN 60715) | |
|
Matière boîtier
|
Thermoplastique UL94 V-0 | |
|
Température de fonctionnement
|
Tu | -40/+85°C |
|
Indice de protection
|
IP20 | |
|
Utilisation extérieure
|
Non | |
|
Mise hors service de sécurité
|
Déconnexion du réseau DC | |
|
Indicateur de fin de vie
|
2 indicateurs mécaniques | |
|
Module(s) de remplacement
|
DSM220-24DC | |
|
Télésignalisation
|
Sortie sur contact inverseur | |
|
Dimensions
|
Voir schéma |
|
Conformité aux normes
|
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5 | |
|

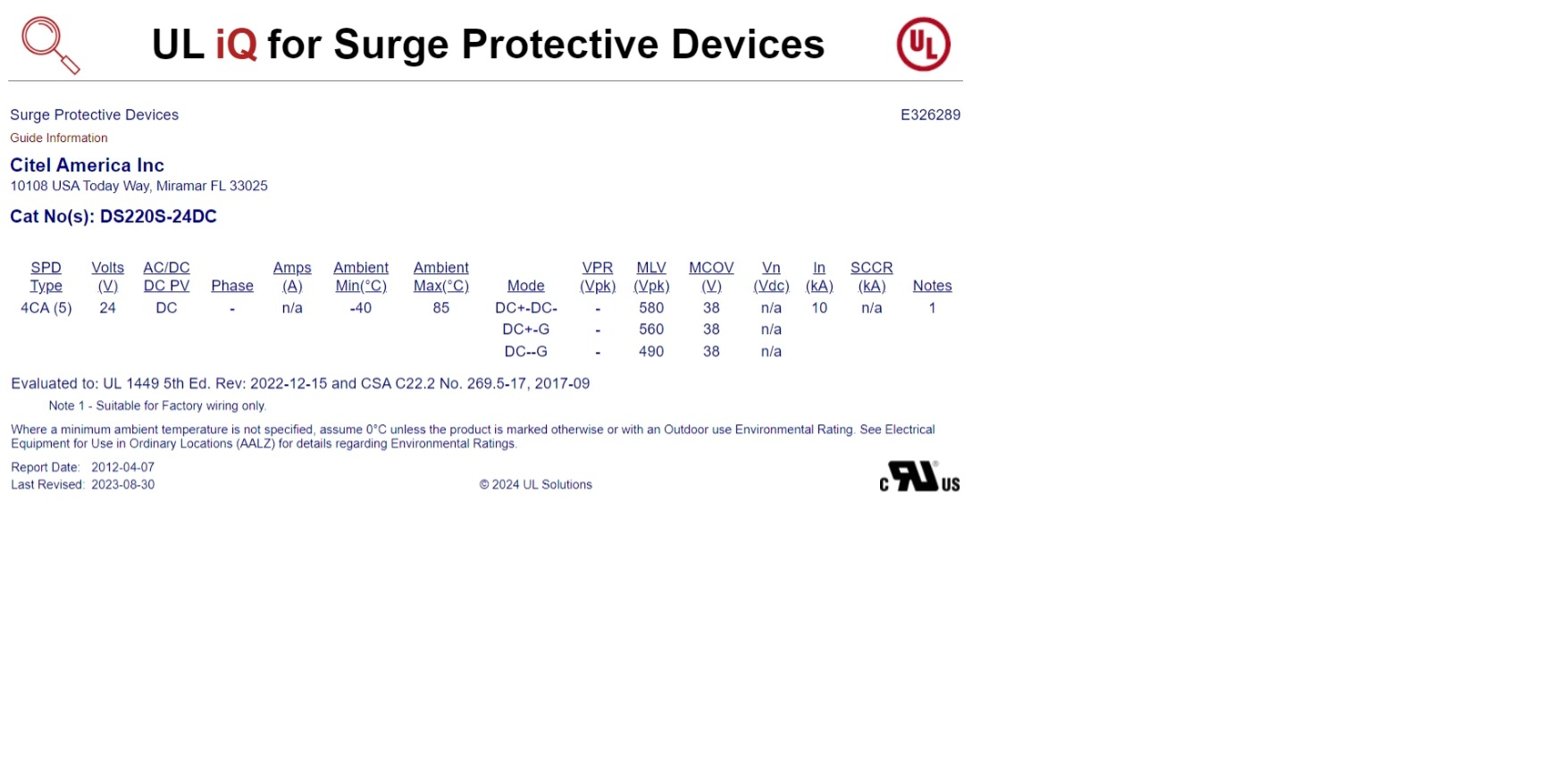

Certification
|
UL Recognized |
|
Déconnecteur thermique
|
Interne | |
|
Fusible de déconnexion
|
Fusible type gG - 20 A |
