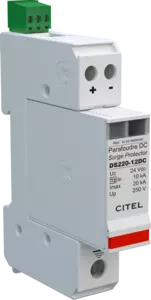

Parafoudre pour alimentation continue - 12 Vdc

DS220S-12DC
Code Produit 390111
DS220S-12DC
  • Découvrez notre dernière nouveauté : le DDC20CS-20-24
  • Parafoudre pour Alimentation Continue
  • 24 Vdc
  • Design compact
  • Imax : 20 kA
  • Module débrochable -Télésignalisation
Contactez-nous
Les parafoudres DS2x0-dc sont utilisés pour la protection des équipements, connectés à des alimentations continues. Le schéma utilisé est basé sur des varistances de tension adaptée au réseau. Celles-ci sont équipées de déconnecteurs thermique afin de contrôler leur éventuelle fin de vie. Ils s'installent sur rail symétrique et se raccorde en parallèle au réseau à protéger.
Sélectionner une autre référence :
Type de parafoudre
2
Réseau
 Réseau DC ou PV 12Vdc
Tension nominale de ligne
 Un 48 Vdc
Tension nominale continue
 Un-dc 12 Vdc
Tension nominale réseau PV
 Uocstc 12 Vdc
Tension AC max. de fonctionnement
Uc 20 Vac
Tension max. PV de fonctionnement
 Ucpv 24 Vdc
Tension DC max. de fonctionnement
 Uc 24 Vdc
Courant max. de ligne
@25°C
 IL 50 A
Courant résiduel
Courant de fuite à la Terre
 Ipe < 0.1 mA
Courant de fonct. Permanent
Courant permanent à Uc
 Ic < 0.1 mA
Courant de fonct. permanent PV
Courant de consommation à Ucpv
 Icpv < 0.1 mA
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In 10 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 20 kA
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
 Imax Total 40 kA
Tenue au courant de court-circuit PV
 Iscpv 1000 A
Mode(s) de connexion
 +/-/PE
Mode(s) de protection
 Mode Commun
Technologie
 MOV
Configuration Parafoudre
 2 poles
Raccordement au réseau
 Par vis : 1.5-10mm² (conducteurs actifs) et 2.5-25mm² (PE)
Format
 Boîtier modulaire débrochable
Montage
 Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
 Thermoplastique UL94 V-0
Température de fonctionnement
 Tu -40/+85°C
Indice de protection
 IP20
Utilisation extérieure
 Non
Mise hors service de sécurité
 Déconnexion du réseau DC
Indicateur de fin de vie
 2 indicateurs mécaniques
Module(s) de remplacement
 DSM220-12DC
Télésignalisation
 Sortie sur contact inverseur
Dimensions
 Voir schéma
Poids
 0.111 kg
Conformité aux normes
 IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
 UL Recognized
Déconnecteur thermique
 Interne
Fusible de déconnexion
 Fusible type gG - 20 A
