Basse Tension
Parafoudre BT en boîtier
MSB10-120(UL)
Boîtier parafoudre basse tension Type 2+3 - Compact
MSB10-120(UL)
Code Produit
561601
Parafoudre BT Type 2 + 3
Compact
Fixation murale ou platine
Indicateur de déconnexion
IP65

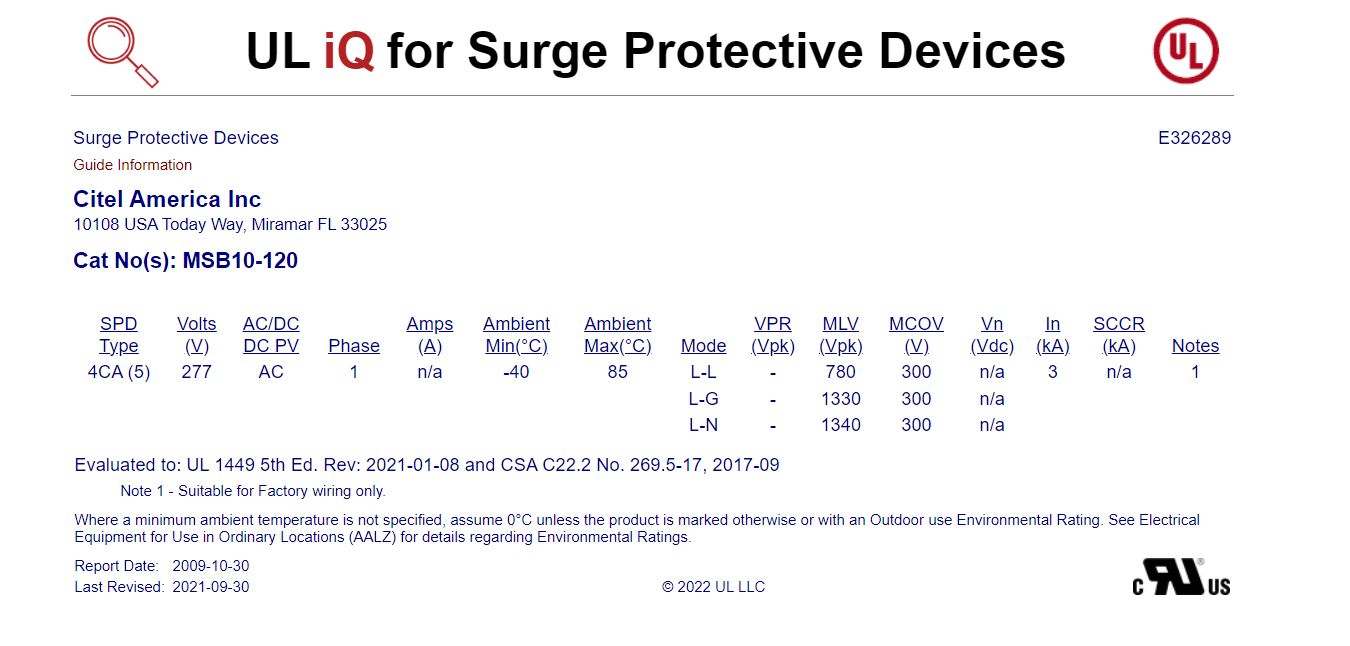

Homologué UL1449 ed.5
Conforme NF EN 61643-11, IEC 61643-11
Fiche Produit
ULCertificate_MSB10-120.pdf
Notice d'installation
Spécifications Appel d'offre
Contactez-nous
Les parafoudres MSB10 de Type 2+3 sont destinés à assurer une protection efficace des équipements sensibles, en complément du parafoudre de tête d'installation (coordination de parafoudres). Ces parafoudres compacts et économiques utilisent un schéma à base de varistances, permettant d'obtenir un pouvoir d'écoulement pertinent pour une protection secondaire.
Sélectionner une autre référence :
MSB10-120(UL)
MSB10-24
MSB10-31-230
MSB10-400
MSB10-400(UL)
MSB10-480(UL)
MSB10C-400
MSB10V-120
MSB10V-400
Propriétés électriques
Propriétés Mécaniques
Normes
Déconnecteurs associés
Schemas
Type de parafoudre
2+3
Réseau
120 Vac Monophasé
Régime de neutre
TT-TN
Tension nominale de ligne
Un
120 Vac
Tension AC max. de fonctionnement
Uc
150 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
UT
180 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
UT
230 Vac déconnexion
Courant de fonct. Permanent
Courant permanent à Uc
Ic
Aucun
Courant de suite
If
Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
In
3 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax
10 kA
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
Uoc
6 kV
Tenue surge IEEE C62.41.1
10 kV / 10 kA
Mode(s) de protection
Mode Commun / Mode Différentiel
Niveau de protection L/N
@ In (8/20µs)
Up L/N
1 kV
Niveau de protection L/PE
@ In (8/20µs)
Up L/PE
1 kV
Courant de court-circuit admissible
Isccr
10 000 A
Technologie
MOV + GDT
Raccordement au réseau
Fils
Montage
Mural ou platine
Matière boîtier
Thermoplastique UL94 V-0
Température de fonctionnement
Tu
-40/+85°C
Indice de protection
IP65
Mise hors service de sécurité
Déconnexion du réseau AC
Indicateur de fin de vie
LED verte OFF
Indicateur de tension/fonctionnement
Led verte ON
Dimensions
Voir schéma
Conformité aux normes
IEC 61643-11 / NF EN 61643-11
Certification
UL
Déconnecteur thermique
Interne
Disjoncteur différentiel de l'installation (si existant)
Type 'S' ou retardé
×
Description:
Boîtier parafoudre basse tension Type 2+3 - Compact
Conformité aux normes:
IEC 61643-11 / NF EN 61643-11
Certification:
UL / EAC
Technologie:
MOV + GDT
Type de parafoudre :
2+3
Réseau:
120 Vac Monophasé
Régime de neutre:
TT-TN
Tension AC max. de fonctionnement :
150 Vac
Courant de décharge maximal :
10 kA
Courant de court-circuit admissible:
10 000 A
CITEL
Référence:
MSB10-120(UL)
Code Produit:
561601
Ou équivalent
