Protección Baja Tension en caja compacta tipo 2+3

MSB10-120(UL)
Código artículo 561601
MSB10-120(UL)
  • Protección BT de tipo 2 + 3
  • Compacta
  • Montaje en pletina o pared
  • Indicador de desconexión
  • IP65

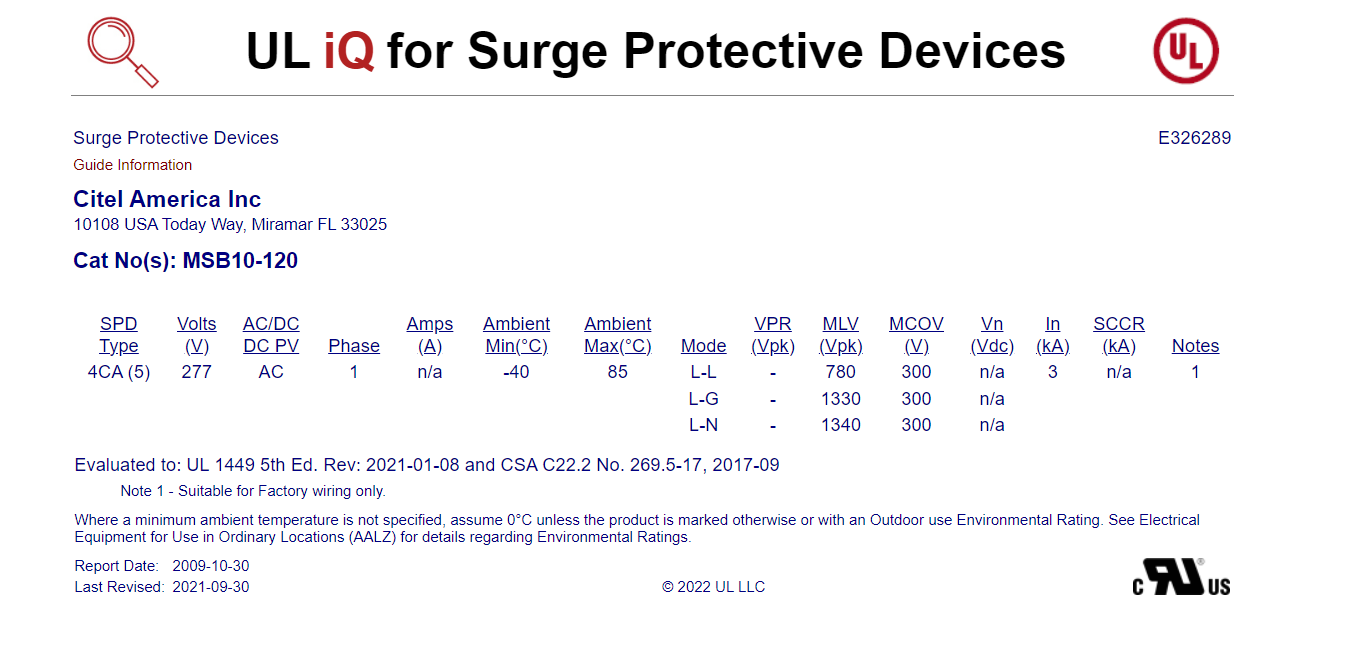

  • Aprobado UL1449 ed.5
  • Cumple con EN 61643-11 e IEC 61643-11
Contáctenos
Las protecciones MSB10 de Tipo 2 o 3 están diseñadas para proteger de manera eficaz los equipos sensibles, en complemento de la protección de entrada de la instalación. Compactas y económicas,las protecciones usan un esquema basado en varistores, lo que permite conseguir una capacidad de denaje adecuada par una protección secundaria.
Tipo de protección
IEC

2+3
Red

120 V monofásica
Régimen de neutro

TT-TN
Tensión nominale de línea
 Un

120 Vac
Tensión AC máx. de functionamiento
Uc

150 Vac
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
 UT

180 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
 UT

230 Vac desconexión
Corriente de func. Permanente
Corriente permanente a Uc
 Ic

Ninguna
Corriente serie
 If

Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
 In

3 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax

10 kA
Capacidad en onda combinada (IEC 61643-11)
prueba de clase III : 1.2/50µs - 8/20µs
 Uoc

6 kV
Prueba en onda combinada IEEE C62.41.1

10 kV / 10 kA
Modo(s) de protección

Modo Común o Mode Diferenciado
Nivel de protección L/N
@ In (8/20µs)
 Up L/N

1 kV
Nivel de protección L/PE
@ In (8/20µs)
 Up L/PE

1 kV
Corriente de corto-circuito admisible
 Isccr

10 000 A
Tecnología

MOV+GDT
Conexión à la red

Salida por hilos
Montaje

Pared o sobre pletina
Material plástico

Termoplástico UL94 V-0
Temperatura de operación
 Tu

-40/+85°C
Clase de protección

IP65
Modo de fallo

Desconexión de la red Baja Tensión
Indicador de desconexión

LED verde OFF
Indicador de funcionamiento

Led verde ON
Dimensiones

Ver esquema
Conformidad con las normas

IEC 61643-11 / EN 61643-11
Certificación

UL
Desconnectadores térmicos

Interno
Disyuntor diferencial de la instalación

Tipo 'S' o ryardado
