Parafoudre BT de Type 1+2 unipolaire

DS500E-230
Code Produit 500230

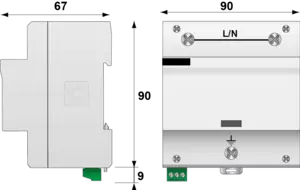

DS500E-230
  • Parafoudre unipolaire de Type 1+2
  • Iimp : 50 kA (onde 10/350µs)
  • Imax : 200 kA (onde 8/20µs)
  • Déconnexion interne avec indicateur
  • Télésignalisation de déconnexion
  • Conforme NF EN 61643-11 et IEC 61643-11

Les parafoudres DS500E sont des parafoudres unipolaires de Type 1+2, doté d'un courant de choc très élevé de 50kA, requis dans des cas extrêmes où le risque maximum est envisagé (impact direct 200kA sur installation doté de réseau monophasé ou triphasé).


Type de parafoudre
1+2
Réseau
230/400 V
Tension AC max. de fonctionnement
Uc 255 Vac
Courant max. de ligne
si connexion en série
IL 100 A
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
UT 335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
UT 440 Vac déconnexion
Courant résiduel
Courant de fuite à la Terre
Ipe < 3 mA
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
In 50 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax 200 kA
Courant de choc par pôle
Tenue max par pole en onde 10/350µs
Iimp 50 kA
Energie spécifique par pôle
tenue max. 10/350 µs
W/R 625 kJ/ohm
Mode(s) de connexion
L/N et L/PE
Niveau de protection
@ In (8/20µs)
Up 1.8 kV
Tension résiduelle à 5 kA
@ 5 kA (8/20µs)
Up-5kA 0.8 kV
Courant de court-circuit admissible
Isccr 50 000 A
Technologie
MOV
Raccordement au réseau
Par vis : 6-35 mm²
Format
Boîtier modulaire unipolaire
Montage
Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
Thermoplastique UL94 V-0
Température de fonctionnement
Tu -40/+85°C
Indice de protection
IP20
Mise hors service de sécurité
Déconnexion du réseau AC
Indicateur de fin de vie
1 indicateur mécanique
Télésignalisation
Sortie sur contact inverseur
Dimensions
Voir schéma
Conformité aux normes
IEC 61643-11 / NF EN 61643-11
Certification
Déconnecteur thermique
Interne
Disjoncteur différentiel de l'installation (si existant)
Type 'S' ou retardé
Fusible de déconnexion
Fusible type gG - 500 A
