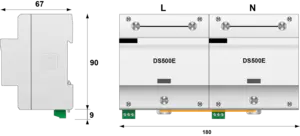

Parafoudre BT de Type 1+2 Monophasé

DS502E-400
Code Produit 64028
  • Parafoudre Multipolaire de Type 1 + 2
  • Iimp total : 100 kA (onde 10/350µs)
  • Imax : 200 kA (onde 8/20µs)
  • Déconnexion interne avec indicateur
  • Télésignalisation de déconnexion
  • Conforme NF EN 61643-11, IEC 61643-11, UL1449 ed.5
Contactez-nous
Les parafoudres de la gamme DS500E sont de Type 1+2, de très forte puissance ils sont destinés à être installés à l'entrée de l'installation Basse Tension. Ils permettent de protéger les réseaux monophasés, triphasés ou triphasés + Neutre en mode commun ou en mode commun et différentiel. La technologie 'Multi-Varistance' utilisée permet le meilleur comportement possible pour le réseau BT (pas de courant de suite). La gamme DS500E s'installe sur Rail DIN et comporte une double connexion pour le conducteur actif, ce qui permet un raccordement optimisé au réseau.
Type de parafoudre
1+2
Réseau
 230 Vac Monophasé
Régime de neutre
 IT
Tension nominale de ligne
 Un 400 Vac
Tension AC max. de fonctionnement
Uc 440 Vac
Courant max. de ligne
si connexion en série
 IL 100 A
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT 580 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT 770 Vac déconnexion
Courant de fonct. Permanent
Courant permanent à Uc
 Ic < 3 mA
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In 50 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 200 kA
Courant de choc par pôle
Tenue max par pole en onde 10/350µs
Iimp 50 kA
Courant de choc total
Tenue max totale en onde 10/350µs
Itotal 100 kA
Energie spécifique par pôle
tenue max. 10/350 µs
 W/R 156 kJ/ohm
Mode(s) de connexion
 L/PE et N/PE
Mode(s) de protection
 Mode Commun
Niveau de protection N/PE
@ In (8/20µs)
 Up N/PE 2.2 kV
Niveau de protection L/PE
@ In (8/20µs)
 Up L/PE 2.2 kV
Courant de court-circuit admissible
 Isccr 50 000 A
Technologie
 MOV
Configuration Parafoudre
 Monophasé
Raccordement au réseau
 Par vis : 6-35 mm² / par bus
Format
 Boîtiers modulaires unipolaires assemblés
Montage
 Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
 Thermoplastique UL94 V-0
Température de fonctionnement
 Tu -40/+85°C
Indice de protection
 IP20
Mise hors service de sécurité
 Déconnexion du réseau AC
Indicateur de fin de vie
 1 indicateur mécanique par pôle
Télésignalisation
 Sortie sur contact inverseur
Dimensions
 Voir schéma
Poids
 1.438 kg
Conformité aux normes
 IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
Déconnecteur thermique
 Interne
Disjoncteur différentiel de l'installation (si existant)
 Type 'S' ou retardé
Fusible de déconnexion
 Fusible type gG - 500 A
