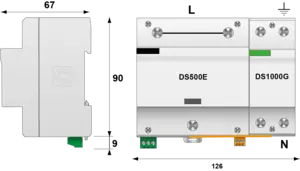

Parafoudre BT de Type 1+2 Monophasé

DS502E-320/G
Code Produit : 64026
  • Parafoudre Multipolaire de Type 1 + 2
  • Iimp total : 100 kA (onde 10/350µs)
  • Imax : 200 kA (onde 8/20µs)
  • Déconnexion interne avec indicateur
  • Télésignalisation de déconnexion
  • Conforme NF EN 61643-11, IEC 61643-11, UL1449 ed.5

Les parafoudres de la gamme DS500E sont de Type 1+2, de très forte puissance ils sont destinés à être installés à l'entrée de l'installation Basse Tension. Ils permettent de protéger les réseaux monophasés, triphasés ou triphasés + Neutre en mode commun ou en mode commun et différentiel. La technologie 'Multi-Varistance' utilisée permet le meilleur comportement possible pour le réseau BT (pas de courant de suite). La gamme DS500E s'installe sur Rail DIN et comporte une double connexion pour le conducteur actif, ce qui permet un raccordement optimisé au réseau.


Type de parafoudre
1+2
Réseau
230 Vac Monophasé
Régime de neutre
TT-TN
Tension nominale de ligne
Un 230 Vac
Tension AC max. de fonctionnement
Uc 320 Vac
Courant max. de ligne
si connexion en série
IL 100 A
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
UT 335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
UT 440 Vac déconnexion
Caractéristique surtension temporaire N/PE (TOV HT)
Sans déconnexion ou avec déconnexion de sécurité
UT 1200 V/300A/200 ms tenue
Courant de fonct. Permanent
Courant permanent à Uc
Ic Aucun
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
In 50 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax 200 kA
Courant de choc par pôle
Tenue max par pole en onde 10/350µs
Iimp 50 kA
Courant de choc total
Tenue max totale en onde 10/350µs
Itotal 100 kA
Energie spécifique par pôle
tenue max. 10/350 µs
W/R 156 kJ/ohm
Mode(s) de connexion
L/N et N/PE
Mode(s) de protection
Mode Commun / Mode Différentiel
Niveau de protection L/N
@ In (8/20µs)
Up L/N 1.8 kV
Niveau de protection N/PE
@ In (8/20µs)
Up N/PE 1.5 kV
Tension résiduelle L/N à 5 kA
@ 5 kA (8/20µs)
Up-5kA 1.2 kV
Tension résiduelle N/PE à 5 kA
@ 5 kA (8/20µs)
Up-5kA 1.2 kV
Courant de court-circuit admissible
Isccr 50 000 A
Technologie
MOV
Configuration Parafoudre
Monophasé
Raccordement au réseau
Par vis : 6-35 mm² / par bus
Format
Boîtiers modulaires unipolaires assemblés
Montage
Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
Thermoplastique UL94 V-0
Température de fonctionnement
Tu -40/+85°C
Indice de protection
IP20
Mise hors service de sécurité
Déconnexion du réseau AC
Indicateur de fin de vie
1 indicateur mécanique par pôle
Télésignalisation
Sortie sur contact inverseur
Dimensions
Voir schéma
Conformité aux normes
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
EAC
Déconnecteur thermique
Interne
Disjoncteur différentiel de l'installation (si existant)
Type 'S' ou retardé
Fusibles
Fusible type gG - 500 A
