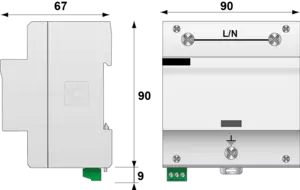

Protección BT de Tipo 1+2 unipolar
Part Number: 500230
DS500E-230
- Protección unipolar de tipo 1+2
- 50 kA en onda 10/350µs
- 200 kA en onda 8/20µs
- Desconexión interna, Indicator de fallo y Téléseñalización
- Conforme a la IEC 61643-11 y EN61643-11
Los dispositivos de proteccion contra sobretensiones DS500E son monopolares Tipo 1 + 2,
equipado con una sobrecarga de corriente muy alta de 50kA, requerida en casos extremos donde se considera el riesgo máximo (impacto directo 200kA en una instalación con una red monofásica o trifásica).
Certificates
Ficha de datos
|
Tipo de protección
|
IEC | 1+2 |
|
Red
|
230/400 V |
|
|
Tensión AC máx. de functionamiento
|
Uc | 255 Vac |
|
Corriente máx. De línea
si conexión en serie
|
IL | 100 A |
|
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
|
UT | 335 Vac soportado |
|
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
|
UT | 440 Vac desconexión |
|
Corriente residual
Corriente fuga a la Tierra
|
Ipe | < 3 mA |
|
Corriente serie
|
If | Ninguna |
|
Corriente de descarga nominal
15 impulsos 8/20µs
|
In | 50 kA |
|
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
|
Imax | 200 kA |
|
Corriente de rayo máximo por polo
1 impulso 10/350µs por polo
|
Iimp | 50 kA |
|
Energía específica por polo
soportado max. 10/350 µs
|
W/R | 625 kJ/ohm |
|
Modo(s) de conexión
|
L/N y L/PE |
|
|
Nivel de protección
@ In (8/20µs)
|
Up | 1.8 kV |
|
Tensión residual a 5 kA
@ 5 kA (8/20µs)
|
Up-5kA | 0.8 kV |
|
Corriente de corto-circuito admisible
|
Isccr | 50 000 A |
|
Tecnología
|
MOV |
|
|
Conexión à la red
|
Por terminales de tornillos : 6-35 mm² |
|
|
Formato
|
Cajas modular unipolar ensamblados |
|
|
Montaje
|
Carril DIN simetrico 35 mm (EN 60715) |
|
|
Material plástico
|
Termoplástico UL94 V-0 |
|
|
Temperatura de operación
|
Tu | -40/+85°C |
|
Clase de protección
|
IP20 |
|
|
Modo de fallo
|
Desconexión de la red Baja Tensión |
|
|
Indicador de desconexión
|
1 indicador mecánico |
|
|
Teleseñalización
|
Por contacto seco |
|
|
Dimensiones
|
Ver esquema |
|
|
Peso
|
0.595 kg |
|
Conformidad con las normas
|
IEC 61643-11 / EN 61643-11 |
|
|
Certificación
|
|
Desconnectadores térmicos
|
Interno |
|
|
Disyuntor diferencial de la instalación
|
Tipo 'S' o ryardado |
|
|
Fusible de desconexión
|
Fusible type gG - 500 A |
