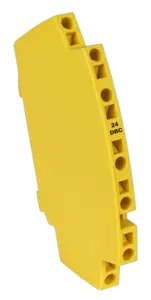

Parafoudre Télécom-Data 1 paire boîtier DIN

DLC-24DBC
Code Produit 641113
DLC-24DBC
Disponibilité:
47,00 € HT
Ajouter au panier

Disponible sous 3 semaines

  • Transmission de données à grande vitesse
  • Protection contre le mode commun et le mode différentiel
  • Lignes de données, y compris celles isolées de la terre
  • Boîtier compact sur rail DIN, protection à haute densité
  • Protection du fil de blindage
  • Localisation et catégories de tests : D1, C2, C3
  • Conformité à la norme IEC 61643-21
Contactez-nous
Les parafoudres (SPD) compacts DLC sont conçus pour protéger les équipements connectés aux réseaux télécoms, de données ou industriels, ainsi qu'aux automatismes contre les surtensions transitoires. Les SPDs DLC protègent les applications à 1-paire et ont un boîtier monobloc. Ces SPDs sont installés sur des rails DIN symétriques, souvent à l'intérieur de panneaux clients. Les produits sont disponibles en différents types pour couvrir la plupart des applications. Les types D2 sont les mieux adaptés aux applications flottantes, les types D3 offrent une protection en mode complet sur toutes les lignes, ces derniers type peuvent-être complétés par une protection spécifique pour le fil de terre de signalisation, ce sont les types D3G.
Réseau
 LS, 4-20 mA
Tension nominale de ligne
 Un 24 V
Tension DC max. de fonctionnement
 Uc 28 Vdc
Fréquence max.
 f max. > 20 MHz
Perte d'insertion
 < 1 dB
Courant max. de ligne @25°C
 IL 300 mA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 10 kA
Inductance en ligne (± 10 %)
 non
Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-X (Ligne/Ligne)
 Up 40 V
Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-C (Ligne/Terre)
 Up 40 V
Courant de choc
Test 10/350µs x 2 - catégorie D1
Iimp 2.5 kA
Courant de décharge nominal Ligne/Ligne
Test 8/20µs x 10 - catégorie C2
In L/L 5 kA
Courant de décharge nominal X-C (Ligne/Terre)
Test 8/20µs x 10 - catégorie C2
In L/PE 5 kA
Résistance en ligne (± 10%)
 4.7 Ohm
Type de réseau
 Télécom
Technologie
 GDT + Diode écrêtage
Configuration Parafoudre
 1 paire + blindage
Raccordement au réseau
 Par bornier ressort - max. 2.5 mm² / AWG 13 (solide ou souple)
Compact
 Oui
Format
 Boîtier montage DIN
Montage
 Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
 Thermoplastique UL94 V-0
Température de fonctionnement
 Tu -40/+85°C
Indice de protection contre les infiltrations
 IP20 (NEMA 2)
Mise hors service de sécurité
 Court-circuit
Indicateur de fin de vie
 Interruption de transmission - mode de défaut 2
Dimensions
 Voir schéma
Conformité aux normes
 IEC 61643-21 / NF EN 61643-21 / UL497B
Certification
 UL listed / SIL
