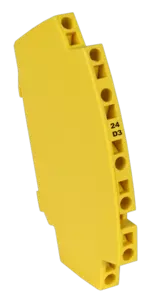

Parafoudre Télécom-Data 1 paire boîtier DIN

DLC-24D3
Code Produit 641103
DLC-24D3
Disponibilité:
47,00 € HT

Disponible sous 3 semaines

  • Transmission de données à grande vitesse
  • Protection contre le mode commun et le mode différentiel
  • Lignes de données, y compris celles isolées de la terre
  • Boîtier compact sur rail DIN, protection à haute densité
  • Protection du fil de blindage
  • Localisation et catégories de tests : D1, C2, C3
  • Conformité à la norme IEC 61643-21

Les parafoudres (SPD) compacts DLC sont conçus pour protéger les équipements connectés aux réseaux télécoms, de données ou industriels, ainsi qu'aux automatismes contre les surtensions transitoires. Les SPDs DLC protègent les applications à 1-paire et ont un boîtier monobloc. Ces SPDs sont installés sur des rails DIN symétriques, souvent à l'intérieur de panneaux clients. Les produits sont disponibles en différents types pour couvrir la plupart des applications. Les types D2 sont les mieux adaptés aux applications flottantes, les types D3 offrent une protection en mode complet sur toutes les lignes, ces derniers type peuvent-être complétés par une protection spécifique pour le fil de terre de signalisation, ce sont les types D3G.


Réseau

4-20mA, Liaison 24V

Tension nominale de ligne
Un

24 V

Tension DC max. de fonctionnement
Uc

28 Vdc

Fréquence max.
f max.

3 MHz

Perte d'insertion

< 1 dB

Courant max. de ligne @25°C
IL

300 mA

Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax

10 kA

Inductance en ligne (± 10 %)

non

Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-X (Ligne/Ligne)
Up

40 V

Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-C (Ligne/Terre)
Up

40 V

Courant de choc
Test 10/350µs x 2 - catégorie D1
Iimp

2.5 kA

Courant de décharge nominal Ligne/Ligne
Test 8/20µs x 10 - catégorie C2
In L/L

5 kA

Courant de décharge nominal X-C (Ligne/Terre)
Test 8/20µs x 10 - catégorie C2
In L/PE

5 kA

Résistance en ligne (± 10%)

4.7 Ohm

Type de réseau

Télécom

Technologie

GDT + Diode écrêtage

Configuration Parafoudre

1 paire + blindage

Raccordement au réseau

Par bornier ressort - max. 2.5 mm² / AWG 13 (solide ou souple)

Compact

Oui

Format

Boîtier montage DIN

Montage

Rail DIN symétrique 35 mm (EN 60715)

Matière boîtier

Thermoplastique UL94 V-0

Température de fonctionnement
Tu

-40/+85°C

Indice de protection contre les infiltrations

IP20 (NEMA 2)

Mise hors service de sécurité

Court-circuit

Indicateur de fin de vie

Interruption de transmission - mode de défaut 2

Dimensions

Voir schéma

Conformité aux normes

IEC 61643-21 / NF EN 61643-21 / UL497B

Certification

UL listed / SIL
