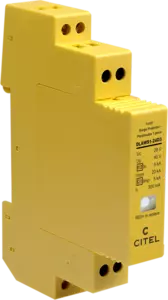

Parafoudre Data 1 paire DIN débrochable

DLAWS1-24D3
DLAWS1-24D3
Code Produit : 6419031
  • Parafoudre 1 paire pour ligne courant faible
  • Indicateur de mise hors service de sécurité
  • Coupure de ligne en absence de module
  • Mise en hors service en ouverture de ligne
  • Tension de ligne 24 Vdc
  • Module débrochable
  • Montage sur rail DIN, raccordement vis
  • Courant de décharge Imax/In 20 kA/ 5 kA
  • Conforme NF EN 61643-21 / UL497A

Les parafoudres DLAS1 sont destinés à protéger les équipements connectés aux réseaux télécom, automatismes, réseaux de données ou industriels. Les produits intègrent un indicateur de mise hors service de sécurité. Ils s'installent sur rail DIN symétrique ou au niveau d'un tableau modulaire et sont disponibles pour la plupart des lignes de transmission. Ces parafoudres 1 paire disposent d'un module de protection débrochable permettant une maintenance rapide et simple.


Réseau RNIS-T0, Ligne 48 V
Tension nominale de ligne Un 24 V
Tension DC max. de fonctionnement Uc 28 V
Fréquence max. f max. > 3 MHz
Perte d'insertion < 1 dB
Courant max. de ligne IL 300 mA
Courant de décharge maximal Imax 20 kA
Inductance en ligne Aucune
Mode(s) de protection Mode Commun/Différentiel
Niveau de protection Up 40 V
Courant de choc Iimp 5 kA
Courant de décharge nominal In 5 kA
Courant de décharge nominal Ligne/Ligne In L/L 5 kA
Courant de décharge nominal Ligne/Terre In L/PE 5 kA
Résistance en ligne < 4.7 Ohm
Déconnexion Version spécifique avec coupure de ligne en absence de module.
Technologie GDT+Diode écrêtage+PTC (résistance thermique) + Résistance
Configuration Parafoudre 1 paire + blindage
Raccordement au réseau bornier vis - 0.4-1.5 mm²
Format boîtier DIN débrochable
Montage Rail DIN symétrique 35 mm (DIN 60715)
Matière boîtier Thermoplastique UL94 V-0
Température de fonctionnement Tu -40/+85°C
Indice de protection IP20
Mise hors service de sécurité Ouverture de ligne - interruption de transmission - mode de défaut 2
Indicateur de fin de vie Témoin rouge allumé
Module(s) de remplacement DLAWS1M-24D3
Dimensions Voir schéma
Poids 0.065 kg
Conformité aux normes IEC 61643-21 / NF EN 61643-21 / UL497A
