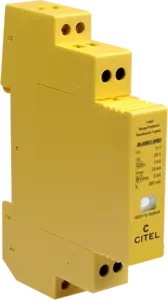

Parafoudre Data 1 paire DIN débrochable

DLAWS1-06D3
Code Produit 6419011
DLAWS1-06D3
  • Parafoudre débrochable en boîtier DIN
  • 1 Paire
  • Protection du conducteur du blindage
  • Débrochage avec coupure de ligne
  • Indicateur de mise hors service de sécurité
  • Conforme NF EN 61643-21
  • Homologué UL497B

Les parafoudres DLAWS1 sont destinés à protéger les équipements connectés aux réseaux Télécom, automatismes, réseaux de données ou industriels. Ces parafoudres 1 paire disposent d'un module de protection débrochable permettant une maintenance rapide et simple. Cette version spécifique permet une coupure de ligne lors de l’absence du module débrochable. Ces produits disposent d'un indicateur de mise hors service de sécurité en face avant.


Réseau

RS422

Tension nominale de ligne
Un

6 V

Tension DC max. de fonctionnement
Uc

8 Vdc

Fréquence max.
f max.

3 MHz

Perte d'insertion

< 1 dB

Courant max. de ligne @25°C
IL

300 mA

Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax

20 kA

Mode(s) de protection

Mode Commun / Mode Différentiel

Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-X (Ligne/Ligne)
Up

20 V

Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-C (Ligne/Terre)
Up

20 V

Courant de choc
Test 10/350µs x 2 - catégorie D1
Iimp

5 kA

Courant de décharge nominal
Test 8/20µs x 10 - catégorie C2
In

5 kA

Courant de décharge nominal Ligne/Ligne
Test 8/20µs x 10 - catégorie C2
In L/L

5 kA

Courant de décharge nominal X-C (Ligne/Terre)
Test 8/20µs x 10 - catégorie C2
In L/PE

5 kA

Résistance en ligne (± 10%)

4.7 Ohm

Type de réseau

Télécom

Déconnexion

Version spécifique avec coupure de ligne en absence de module.

Technologie

GDT+Diode écrêtage+PTC (résistance thermique) + Résistance

Configuration Parafoudre

1 paire + blindage

Raccordement au réseau

Par vis : 0.5-2.5 mm²

Format

Boîtier DIN débrochable

Montage

Rail DIN symétrique 35 mm (EN 60715)

Matière boîtier

Thermoplastique UL94 V-0

Température de fonctionnement
Tu

-40/+85°C

Indice de protection

IP20

Mise hors service de sécurité

Ouverture de ligne - interruption de transmission - mode de défaut 2

Avec coupure de ligne en l’absence de module

Oui

Indicateur de fin de vie

Témoin rouge allumé

Module(s) de remplacement

DLAWS1M-06D3

Dimensions

Voir schéma

Conformité aux normes

IEC 61643-21 / NF EN 61643-21 / UL497B

Certification

UL Listed
