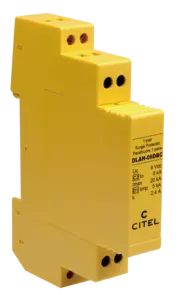

Parafoudre Data 1 paire DIN débrochable
Code Produit : 641011
DLAH-06DBC
- Découvrez notre dernière nouveauté : le DLAH-06D3
- Parafoudre débrochable en boîtier DIN
- Inductance de coordination
- 1 Paire 'téléalimentation'
- Courant max. de ligne IL = 2.4 A
- Protection du conducteur du blindage
- Sans coupure de ligne
- Conforme NF EN 61643-21
- Homologué UL497B
Les parafoudres DLAH sont destinés à protéger les équipements connectés aux réseaux télécom, automatismes, réseaux de données ou industriels.
Ils s'installent sur rail DIN symétrique ou au niveau d'un tableau modulaire et sont disponibles pour la plupart des lignes de transmission.
Ces parafoudres 1 paire disposent d'un module de protection débrochable pemettant une maintenance rapide et simple.
Télécharger la fiche technique
|
Réseau
|
MIC/T2, 10BaseT，RS485 |
|
|
Tension nominale de ligne
|
Un | 6 V |
|
Tension DC max. de fonctionnement
|
Uc | 8 Vdc |
|
Fréquence max.
|
f max. |
|
|
Perte d'insertion
|
< 1 dB |
|
|
Courant max. de ligne @25°C
|
IL | 2.4 A |
|
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
|
Imax | 20 kA |
|
Courant de décharge nominal X-C (Ligne/Terre)
Test 8/20µs x 10 - catégorie C2
|
In L/PE | 5 kA |
|
Inductance en ligne (± 10 %)
|
10 µH |
|
|
Niveau de protection
C3 (10/1000μs), 300 applications@10 A, Y-Y (Ligne/Ligne)
|
Up | 25 V |
|
Niveau de protection
C3 (10/1000μs), 300 applications@10 A, Y-C (Ligne/Terre)
|
Up | 20 V |
|
Courant de choc
Test 10/350µs x 2 - catégorie D1
|
Iimp | 5 kA |
|
Courant de choc
D1 (10/350μs), 2 applications, X-C (Ligne/Terre)
|
Iimp | 5 kA |
|
Courant de décharge nominal Ligne/Ligne
Test 8/20µs x 10 - catégorie C2
|
In L/L | 5 kA |
|
Type de réseau
|
Télécom |
|
|
Technologie
|
GDT + Diode écrêtage |
|
|
Configuration Parafoudre
|
1 paire + blindage |
|
|
Raccordement au réseau
|
Par vis : 0.4-1.5 mm² |
|
|
Format
|
Boîtier DIN débrochable |
|
|
Montage
|
Rail DIN symétrique 35 mm (EN 60715) |
|
|
Matière boîtier
|
Thermoplastique UL94 V-0 |
|
|
Température de fonctionnement
|
Tu | -40/+85°C |
|
Indice de protection
|
IP20 |
|
|
Mise hors service de sécurité
|
Court-circuit |
|
|
Indicateur de fin de vie
|
Interruption de transmission - mode de défaut 2 |
|
|
Module(s) de remplacement
|
DLAHM-06DBC |
|
|
Dimensions
|
Voir schéma |
|
Conformité aux normes
|
IEC 61643-21 / NF EN 61643-21 / UL497B |
|
|
Certification
|
UL Listed |
|
|
Normes environnementales
|
EU RoHS |
