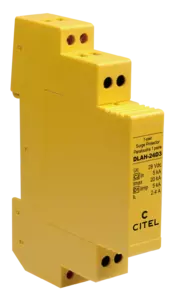

Parafoudre Data 1 paire DIN débrochable

DLAH-24D3
Code Produit 641003
DLAH-24D3
  • Parafoudres débrochables en boîtier «DIN»
  • Inductance de coordination
  • Version 1 paire «téléalimentation»
  • Courant max. de ligne IL = 2.4A
  • Tous types de lignes Télécom et Data
  • Protection du conducteur de blindage
  • Conformité NF EN 61643-21
  • Homologué UL497 B

Les parafoudres DLAH sont destinés à protéger les équipements connectés aux réseaux télécom, automatismes, réseaux de données ou industriels. Ils s'installent sur rail DIN symétrique ou au niveau d'un tableau modulaire et sont disponibles pour la plupart des lignes de transmission. Ces parafoudres 1 paire disposent d'un module de protection débrochable pemettant une maintenance rapide et simple.

Sélectionner une autre référence :

Réseau

4-20 mA, 24 V analogique

Tension nominale de ligne
Un

24 V

Tension DC max. de fonctionnement
Uc

28 Vdc

Fréquence max.
-3dB, système 100 ohms
f max.

> 1.8 MHz

Fréquence max.
-1dB, système 100 ohms
f max.

> 1 MHz

Courant max. de ligne @25°C
IL

2.4 A

Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax

20 kA

Inductance en ligne (± 10 %)

10 µH

Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-X (Ligne/Ligne)
Up

40 V

Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-C (Ligne/Terre)
Up

40 V

Courant de choc
Test 10/350µs x 2 - catégorie D1
Iimp

5 kA

Courant de décharge nominal Ligne/Ligne
Test 8/20µs x 10 - catégorie C2
In L/L

5 kA

Courant de décharge nominal X-C (Ligne/Terre)
Test 8/20µs x 10 - catégorie C2
In L/PE

5 kA

Type de réseau

Télécom

Technologie

GDT + Diode écrêtage

Configuration Parafoudre

1 paire + blindage

Raccordement au réseau

Par vis : 0.4-1.5 mm²

Format

Boîtier DIN débrochable

Montage

Rail DIN symétrique 35 mm (EN 60715)

Matière boîtier

Thermoplastique UL94 V-0

Température de fonctionnement
Tu

-40/+85°C

Indice de protection

IP20

Mise hors service de sécurité

Court-circuit

Indicateur de fin de vie

Interruption de transmission - mode de défaut 2

Module(s) de remplacement

DLAHM-24D3

Dimensions

Voir schéma

Conformité aux normes

IEC 61643-21 / NF EN 61643-21 / UL497B

Certification

UL Listed
