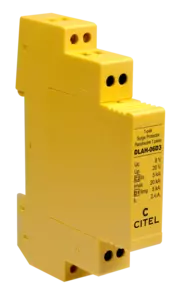

Parafoudre Data 1 paire DIN débrochable

DLAH-06D3
Code Produit 641001
DLAH-06D3
  • Parafoudres débrochables en boîtier «DIN»
  • Inductance de coordination
  • Version 1 paire «téléalimentation»
  • Courant max. de ligne IL = 2.4A
  • Tous types de lignes Télécom et Data
  • Protection du conducteur de blindage
  • Conformité NF EN 61643-21
  • Homologué UL497 B
Contactez-nous
Les parafoudres DLAH sont destinés à protéger les équipements connectés aux réseaux télécom, automatismes, réseaux de données ou industriels. Ils s'installent sur rail DIN symétrique ou au niveau d'un tableau modulaire et sont disponibles pour la plupart des lignes de transmission. Ces parafoudres 1 paire disposent d'un module de protection débrochable pemettant une maintenance rapide et simple.
Sélectionner une autre référence :
Réseau
 RS422, RS485
Tension nominale de ligne
 Un 6 V
Tension DC max. de fonctionnement
 Uc 8 Vdc
Fréquence max.
-3dB, système 100 ohms
 f max. \> 1.8 MHz
Perte d'insertion
 < 1 dB
Courant max. de ligne @25°C
 IL 2.4 A
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 20 kA
Inductance en ligne (± 10 %)
 10 µH
Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-X (Ligne/Ligne)
 Up 20 V
Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-C (Ligne/Terre)
 Up 20 V
Courant de choc
Test 10/350µs x 2 - catégorie D1
Iimp 5 kA
Courant de décharge nominal Ligne/Ligne
Test 8/20µs x 10 - catégorie C2
In L/L 5 kA
Courant de décharge nominal X-C (Ligne/Terre)
Test 8/20µs x 10 - catégorie C2
In L/PE 5 kA
Type de réseau
 Télécom
Technologie
 GDT + Diode écrêtage
Configuration Parafoudre
 1 paire + blindage
Raccordement au réseau
 Par vis : 0.4-1.5 mm²
Format
 Boîtier DIN débrochable
Montage
 Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
 Thermoplastique UL94 V-0
Température de fonctionnement
 Tu -40/+85°C
Indice de protection
 IP20
Mise hors service de sécurité
 Court-circuit
Indicateur de fin de vie
 Interruption de transmission - mode de défaut 2
Module(s) de remplacement
 DLAHM-06D3
Dimensions
 Voir schéma
Conformité aux normes
 IEC 61643-21 / NF EN 61643-21 / UL497B
Certification
 UL Listed
