Parafoudre PV de type 2
Code Produit : 480401

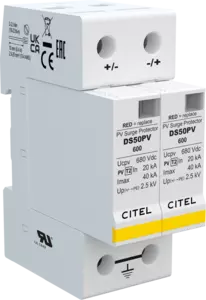

DS50PV-600
- Parafoudres de Type 2 pour Photovoltaïque
- In : 20kA / Imax : 40kA
- Modules débrochables
- Télésignalisation en option
- Certifié UL1449 ed.5
- Conforme NF EN 50539-11 et IEC 61643-31
Les parafoudres de type 2 DS50PV sont destinés à la protection des réseaux d'alimentation photovoltaïque.
La mise en œuvre de parafoudres de Type 2 est recommandée aux extrémités (côté panneaux et côté installation) de la ligne d'alimentation PV, notamment quand celle-ci est extérieure.
Cette version DS50PV est basée sur l'utilisation des varistances spécifiques, procurant un schéma de protection en mode commun ou de mode commun et différentiel.
Télécharger la fiche technique
UL
|
Type de parafoudre
|
IEC | 2 |
|
Tension nominale réseau PV
|
Uocstc | 600 Vdc |
|
Tension max. PV de fonctionnement
|
Ucpv | 680 Vdc |
|
Courant résiduel
Courant de fuite à la Terre
|
Ipe | Aucun |
|
Courant de fonct. permanent PV
Courant de consommation à Ucpv
|
Icpv | < 1 mA |
|
Courant de suite
|
If | Aucun |
|
Courant de décharge nominal
15 chocs en onde 8/20 µs
|
In | 20 kA |
|
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
|
Imax | 40 kA |
|
Tenue au courant de court-circuit PV
|
Iscpv | 15 000 A |
|
Mode(s) de protection
|
Mode Commun |
|
|
Niveau de protection +/-
@ In (8/20µs)
|
Up | 5.1 kV |
|
Niveau de protection +/PE (-/PE)
@ In (8/20µs)
|
Up | 2.5 kV |
|
Raccordement au réseau
|
Par vis : 4-25 mm² / par bus |
|
|
Enfichable
|
Oui |
|
|
Montage
|
Rail DIN symétrique 35 mm (EN 60715) |
|
|
Matière boîtier
|
Thermoplastique UL94 V-0 |
|
|
Température de fonctionnement
|
Tu | -40/+85°C |
|
Indice de protection
|
IP20 |
|
|
Indicateur de fin de vie
|
1 indicateur mécanique par pôle - Rouge/Vert |
|
|
Télésignalisation
|
Option DS50PVS-600 - par contact inverseur |
|
|
Dimensions
|
Voir schéma |
|
|
Poids
|
0.216 kg |
|
Conformité aux normes
|
IEC 61643-31 / NF EN 61643-31 / NF EN 50539-11 / UL1449 ed.5 |
|
|
Certification
|
UL |
|
Déconnecteur thermique
|
Interne |
