Protection des système de vidéo surveillance contre les surtensions

Sélectionner une autre référence :
Type de parafoudre
2+3
Réseau
 24 Vac/Vdc
Réseau
 Signal vidéo
Réseau
 1 paire signal 0-5 V
Tension nominale de ligne
 Un 24 Vac/Vdc
Tension DC max. de fonctionnement
 Uc 8 Vdc
Tension DC max. de fonctionnement
 Uc 30 Vac/Vdc
Tension DC max. de fonctionnement
 Uc 6 Vdc
Fréquence max.
 f max. 100 Mhz
Fréquence max.
 f max. 16 MHz
Perte d'insertion
 < 1dB
Perte d'insertion
 < 0.1 dB
Perte d'insertion
 < 1dB
Courant max. de ligne
@25°C
 IL 300 mA
Courant max. de ligne
@25°C
 IL 5 A
Courant max. de ligne
@25°C
 IL 300 mA
Courant de fonct. Permanent
Courant permanent à Uc
 Ic Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In 5 kA
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In 5 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 10 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 5 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 10 kA
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
 Uoc 10 kV / 5 kA
Mode(s) de protection
 Mode Commun / Mode Différentiel
Niveau de protection
@ In (8/20µs)
 Up 20 V
Niveau de protection
@ In (8/20µs)
 Up 0.22 kV
Niveau de protection
@ In (8/20µs)
 Up 20 V
Niveau de protection
@ In (8/20 µs)
 Up L/L 20 V
Niveau de protection L/N
@ In (8/20µs)
 Up L/N 0.22 kV
Niveau de protection L/PE
@ In (8/20µs)
 Up L/PE 0.22 kV
Courant de décharge nominal
Test 8/20µs x 10 - catégorie C2
 In 2.5 kA
Courant de décharge nominal
Test 8/20µs x 10 - catégorie C2
 In 2.5 kA
Technologie
 MOV + GDT
Raccordement au réseau
 Par vis : 2.5 mm² max.
Format
 Par rail DIN ou sur bride
Montage
 Rail DIN ou sur platine (bride)
Matière boîtier
 Aluminium anodisé
Température de fonctionnement
 Tu -40/+85°C
Indice de protection
 IP20
Mise hors service de sécurité
 Déconnexion et coupure alim.
Indicateur de fin de vie
 LED verte OFF et coupure de ligne
Indicateur de tension/fonctionnement
 LED(s) vert(s) allumée(s)
Dimensions

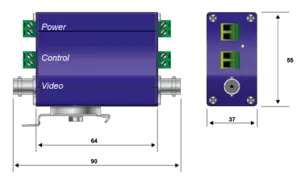

 Voir schéma
Poids
 0.184 kg
Conformité aux normes
 IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Déconnecteur thermique
 Interne
