Parafoudre pour sytème de vidéo surveillance

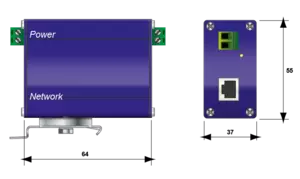

MSP-VM12/R
Code Produit 420413
  • Parafoudre pour Vidéo-Surveillance
  • Alimentation + Cat.5 (connecteur RJ45)
  • Boîtier aluminium compact
  • Montage en Rail DIN ou plaque murale

Les parafoudres MSP-VMxxx/R sont destinés à la protection des caméras de vidéo-surveillance. Ils protègent, dans un boîtier unique et compact, toutes les lignes connectées au système : alimentation électrique, ligne de données et transmission. (version RJ45 disponible).

Sélectionner une autre référence :

Type de parafoudre
IEC

2+3

Réseau

4 paires Ethernet 100 Base-TX

Réseau

12 Vac/Vdc

Tension nominale de ligne
Un

12 Vac/Vdc

Tension DC max. de fonctionnement
Uc

8 Vdc

Tension DC max. de fonctionnement
Uc

15 Vac/Vdc

Fréquence max.
f max.

125 MHz

Perte d'insertion

< 1 dB

Perte d'insertion

< 1dB

Courant max. de ligne @25°C
IL

300 mA

Courant max. de ligne @25°C
IL

5 A

Courant de fonct. Permanent
Courant permanent à Uc
Ic

Aucun

Courant de décharge nominal
15 chocs en onde 8/20 µs
In

5 kA

Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax

10 kA

Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax

5 kA

Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
Uoc

10 kV / 5 kA

Mode(s) de protection

Mode Commun / Mode Différentiel

Niveau de protection
@ In (8/20µs)
Up

20 V

Niveau de protection
@ In (8/20µs)
Up

20 V

Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-X (Ligne/Ligne)
Up

220 V

Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-C (Ligne/Terre)
Up

220 V

Niveau de protection L/N
@ In (8/20µs)
Up L/N

20 V

Niveau de protection L/N
@ In (8/20µs)
Up L/N

20 V

Niveau de protection L/PE
@ In (8/20µs)
Up L/PE

20 V

Niveau de protection L/PE
@ In (8/20µs)
Up L/PE

20 V

Courant de décharge nominal
Test 8/20µs x 10 - catégorie C2
In

2.5 kA

Courant de décharge nominal
Test 8/20µs x 10 - catégorie C2
In

2.5 kA

Type de réseau

Alimentation / Data / Vidéo

Technologie

MOV + GDT

Raccordement au réseau

Par vis : 2.5 mm² max.

Format

Par rail DIN ou sur bride

Montage

Rail DIN ou sur platine (bride)

Matière boîtier

Aluminium anodisé

Température de fonctionnement
Tu

-40/+85°C

Indice de protection

IP20

Mise hors service de sécurité

Déconnexion et coupure alim.

Indicateur de fin de vie

LED verte OFF et coupure de ligne

Indicateur de fonctionnement

Led verte ON

Dimensions

Voir schéma

Conformité aux normes

IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5

Déconnecteur thermique

Interne
