Basse Tension
Parafoudre BT de Type 2
DS42-230/G

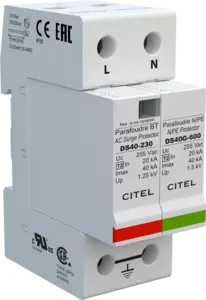

Parafoudre BT Type 2 Monophasé débrochable
DS42-230/G
Code Produit
461511
Découvrez notre dernière nouveauté : le
DAC50-11-275
Parafoudre Multipolaire de Type 2
In : 20 kA
Imax total : 40 kA
Module débrochable par phase
Option télésignalisation d'état
Conforme NF EN 61643-11, IEC 61643-11
Homologué UL1449 ed.5
Fiche Produit
CITEL_Certif_TUV_DS4x-230.pdf
Notice d'installation
Spécifications Appel d'offre
Contactez-nous
Les parafoudres de type 2 DS40 sont utilisés principalement pour la protection des réseaux monophasés et triphasés au niveau du TGBT. Le schéma électrique inclut une association de varistances forte puissance équipées de déconnecteurs et de leurs indicateurs associés : ce montage permet de garantir une capacité d'écoulement renforcée. Les parafoudres DS40 sont destinés à être montés en multipolaire pour protéger les réseaux mono, tri ou triphasé+Neutre, parfois associés à un parafoudre spécifique N/PE.
Sélectionner une autre référence :
Propriétés électriques
Propriétés Mécaniques
Normes
Déconnecteurs associés
Schemas
Type de parafoudre
2
Réseau
230 Vac Monophasé
Régime de neutre
TT-TN
Tension nominale de ligne
Un
230 Vac
Tension AC max. de fonctionnement
Uc
255 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
UT
335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
UT
440 Vac déconnexion
Caractéristique surtension temporaire N/PE (TOV HT)
Sans déconnexion ou avec déconnexion de sécurité
UT
1200 V/300A/200 ms tenue
Courant résiduel
Courant de fuite à la Terre
Ipe
Aucun
Courant de fonct. Permanent
Courant permanent à Uc
Ic
0.5 mA
Courant de suite
If
Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
In
20 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax
40 kA
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
Imax Total
40 kA
Mode(s) de connexion
L/N et N/PE
Mode(s) de protection
Mode Commun / Mode Différentiel
Tension résiduelle à 5 kA
@ 5 kA (8/20µs)
Up-5kA
0.9 kV
Niveau de protection L/N
@ In (8/20µs)
Up L/N
1.25 kV
Niveau de protection N/PE
@ In (8/20µs)
Up N/PE
1.5 kV
Tension résiduelle à 10 kA
@ 8/20µs
Up-10kA
1.1 kV
Courant de court-circuit admissible
Isccr
25 000 A
Technologie
MOV + GDT
Configuration Parafoudre
Monophasé
Raccordement au réseau
Par vis : 2.5-25 mm² / par bus
Format
Boîtier modulaire débrochable
Montage
Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
Thermoplastique UL94 V-0
Température de fonctionnement
Tu
-40/+85°C
Indice de protection
IP20
Mise hors service de sécurité
Déconnexion du réseau AC
Indicateur de fin de vie
1 indicateur mécanique par pôle
Module(s) de remplacement
DSM40-230+DSM40G-600
Télésignalisation
option DS42S-230/G : sortie sur contact inverseur
Dimensions
Voir schéma
Poids
0.175 kg
Conformité aux normes
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
CSA / UL
Déconnecteur thermique
Interne
Disjoncteur différentiel de l'installation (si existant)
Type 'S' ou retardé
Fusible de déconnexion
Fusible type gG - 50 A
×
Description:
Parafoudre BT Type 2 Monophasé débrochable
Conformité aux normes:
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification:
CSA / EAC / UL
Technologie:
MOV + GDT
Configuration Parafoudre:
Monophasé
Télésignalisation:
option DS42S-230/G : sortie sur contact inverseur
Type de parafoudre :
2
Réseau:
230 Vac Monophasé
Régime de neutre:
TT-TN
Tension AC max. de fonctionnement :
255 Vac
Courant résiduel :
Aucun
Courant de décharge maximal :
40 kA
Courant de décharge maximal total :
40 kA
Courant de court-circuit admissible:
25 000 A
