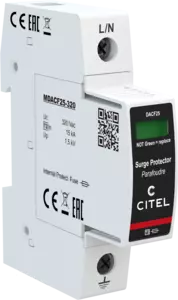

Parafoudre BT Type 2 unipolaire débrochable
DACF25-10-320
DACF25-10-320
Code Produit : 821410311
  • Parafoudre Unipolaire de Type 2
  • In : 15 kA
  • Imax : 25 kA
  • Fusibles internes
  • Module débrochable par phase
  • Option télésignalisation d'état
  • Conforme NF EN 61643-11, CEI 61643-11
  • Homologué UL1449 ed.4
Notice d'installation Fiche technique de la gamme

Les parafoudres débrochables de type 2 DACF25 sont utilisés pour la protection des réseaux basse tension au niveau du TGBT. En complément de leur déconnecteur thermique lié à la varistance, ils sont équipés en interne d'une protection contre les courants de court-circuit, ce qui évite l’usage de fusible ou de disjoncteur externe complémentaire comme l’exige la normalisation. Le fonctionnement d’un des 2 déconnecteurs activera l’indicateur de défaut et la télésignalisation (option). Cette solution permet une simplification de la mise en oeuvre et une compacité d’installation. Les DACF25 sont destinés à être montés en multipolaire pour protéger les réseaux mono et triphasé.


Type de parafoudre 2
Tension AC max. de fonctionnement L-N Uc 320 Vac
Caractéristique surtension temporaire (TOV) 5sec. UT 335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn UT 440 Vac déconnexion
Courant residuel Ipe < 1 mA
Courant de suite If Aucun
Courant de décharge nominal In 15 kA
Courant de décharge maximal Imax 25 kA
Niveau de protection Up 1.5 kV
Tension résiduelle à 5 kA Up-5kA 1.2 kV
Courant de court-circuit admissible Isccr 100 000 A
Technologie MOV
Configuration Parafoudre Unipolaire
Raccordement au réseau Par vis : 2.5-25 mm² (35 mm² rigide)
Format Boîtier modulaire débrochable
Montage Rail DIN symétrique 35 mm (EN60715)
Matière boîtier Thermoplastique UL94-V0
Température de fonctionnement -40/+85°C
Indice de protection IP20
Mise hors service de sécurité Déconnexion du réseau AC
Indicateur de fin de vie 1 indicateur mécanique - Rouge/Vert
Module(s) de remplacement MDACF25-320
Télésignalisation option DACF25S-10-320 : sortie sur contact inverseur
Câblage pour télésignalisation 1.5 mm² max.
Tension/Courant max. pour télésignalisation 250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Dimensions Voir schéma - 1TE (EN43880)
Conformité aux normes CEI 61643-11 / NF EN 61643-11 / UL1449 ed.4
