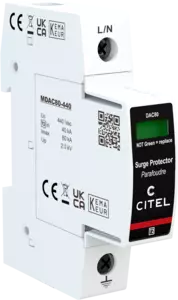

Parafoudre BT Type 2 - Renforcé - unipolaire - débrochable

DAC80-10-440
Code Produit 821210411
DAC80-10-440
Disponibilité:
81,00 € HT
Ajouter au panier

Disponible sous 3 semaines

  • Parafoudre BT Renforcé de Type 2
  • In : 40 kA
  • Imax : 80 kA
  • Module débrochable par phase
  • Option télésignalisation d'état
  • Certifié NF EN 61643-11, IEC 61643-11
  • Conforme UL1449 ed.5
Contactez-nous
La nouvelle gamme DAC80 se définit par son paramètre Imax élevé de 80 kA. Classés en Type 2, les produits de cette gamme sont destinés à être installés à l'intérieur du tableau électrique principal. Son paramètre Imax de 80 kA rend le DAC80 recommandé pour les installations situées dans des zones susceptibles de subir de très forts coups de foudre. Grâce à sa très haute capacité de décharge, cette gamme bénéficiera d'une durée de vie plus longue que les parafoudres AC classiques de Type 2 avec Imax @ 40 kA. Le schéma électrique de la gamme DAC80 est constitué d'un bloc de deux varistances haute énergie associées à un système de déconnexion thermique unique. CITEL est l'unique fabricant à proposer une gamme complète dont les produits atteignant un Imax aussi élevé. Les produits sont conformes aux normes EN 61643-11, IEC 61643-11 et UL1449 ed.5.
Sélectionner une autre référence :
Type de parafoudre
IEC 2
Tension AC max. de fonctionnement
Uc 440 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT 580 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT 770 Vac déconnexion
Courant résiduel
Courant de fuite à la Terre
 Ipe < 1 mA
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In 40 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 80 kA
Niveau de protection
@ In (8/20µs)
 Up 2 kV
Tension résiduelle à 5 kA
@ 5 kA (8/20µs)
 Up-5kA 1.4 kV
Courant de court-circuit admissible
 Isccr 50 000 A
Technologie
 MOV
Raccordement au réseau
 Par vis : 2.5-25 mm² (35 mm² rigide)
Format
 Boîtier modulaire débrochable
Enfichable
 Oui
Montage
 Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
 Thermoplastique UL94 V-0
Température de fonctionnement
 Tu -40/+85°C
Indice de protection
 IP20
Mise hors service de sécurité
 Déconnexion du réseau AC
Indicateur de fin de vie
 1 indicateur mécanique - Rouge/Vert
Module(s) de remplacement
 MDAC80-440
Télésignalisation
 option DAC80S-10-440 : sortie sur contact inverseur
Dimensions
 Voir schéma - 1TE (EN43880)
Poids
 0.166 kg
Conformité aux normes
 IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
 KEMA
Déconnecteur thermique
 Interne
Disjoncteur différentiel de l'installation (si existant)
 Type 'S' ou retardé
Fusible de déconnexion
 Fusible type gG - 125 A
