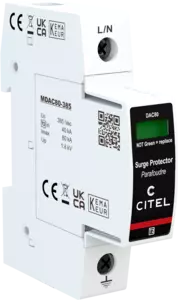

Parafoudre BT Type 2 - Renforcé - unipolaire - débrochable

DAC80-10-385
DAC80-10-385
Code Produit : 821210511
  • Parafoudre BT Renforcé de Type 2
  • Unipolaire
  • In : 40 kA
  • Imax : 80 kA
  • Module débrochable par phase
  • Option télésignalisation d'état
  • Conforme NF EN 61643-11, IEC 61643-11 et UL1449 ed.4



Type de parafoudre 2
Tension AC max. de fonctionnement Uc 385 Vac
Caractéristique surtension temporaire (TOV) 5sec. UT 335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn UT 440 Vac déconnexion
Courant residuel Ipe < 1 mA
Courant de suite If Aucun
Courant de décharge nominal In 40 kA
Courant de décharge maximal Imax 80 kA
Niveau de protection Up 1.6 kV
Tension résiduelle à 5 kA Up-5kA 1.3 kV
Courant de court-circuit admissible Isccr 50 000 A
Technologie MOV
Configuration Parafoudre Unipolaire
Raccordement au réseau Par vis : 2.5-25 mm² (35 mm² rigide)
Format Boîtier modulaire débrochable
Montage Rail DIN symétrique 35 mm (DIN 60715)
Matière boîtier Thermoplastique UL94 V-0
Température de fonctionnement Tu -40/+85°C
Indice de protection IP20
Mise hors service de sécurité Déconnexion du réseau AC
Indicateur de fin de vie 1 indicateur mécanique - Rouge/Vert
Module(s) de remplacement MDAC80-385
Télésignalisation option DAC80S-10-385: sortie sur contact inverseur
Dimensions Voir schéma - 1TE (EN43880)
Poids 0.154 kg
Conformité aux normes IEC 61643-11 / NF EN 61643-11 / UL1449 ed.4
Déconnecteur thermique Interne
Disjoncteur différentiel de l'installation (si existant) Type 'S' ou retardé
Fusibles 50 A mini. - 125 A max. - Fusible type gG
