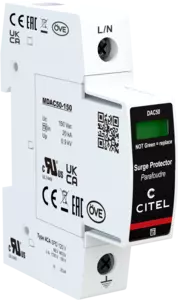

Parafoudre BT Type 2 unipolaire débrochable
Code Produit : 821110111
DAC50-10-150
- Parafoudre Multipolaire de Type 2
- In : 20 kA
- Imax : 50 kA
- Module débrochable par phase
- Télésignalisation d'état (option)
- Certifié NF EN 61643-11, IEC 61643-11
Les parafoudres débrochables de Type 2 DAC50 sont utilisés pour la protection des réseaux basse tension au niveau du TGBT. Basés sur la technologie varistance forte puissance équipée de déconnecteur et d’indicateur associé, ces parafoudres garantissent une efficacité de protection, une capacité d'écoulement et une fiabilité maximales.
Les parafoudres DAC50 sont disponibles en version multipolaire et en multiples tensions pour protéger tout type de réseaux monophasés ou triphasés.
Télécharger la fiche technique
CCA
|
Type de parafoudre
|
IEC | 2 |
|
Réseau
|
230/400 Vac Triphasé |
|
|
Régime de neutre
|
TNC |
|
|
Tension nominale de ligne
|
Un | 230 Vac |
|
Tension AC max. de fonctionnement
|
Uc | 150 Vac |
|
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
|
UT | 180 Vac tenue |
|
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
|
UT | 230 Vac déconnexion |
|
Courant résiduel
Courant de fuite à la Terre
|
Ipe | < 1 mA |
|
Courant de fonct. Permanent
Courant permanent à Uc
|
Ic | 0.5 mA |
|
Courant de suite
|
If | Aucun |
|
Courant de décharge nominal
15 chocs en onde 8/20 µs
|
In | 20 kA |
|
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
|
Imax | 50 kA |
|
Mode(s) de connexion
|
L/PE |
|
|
Niveau de protection
@ In (8/20µs)
|
Up | 0.9 kV |
|
Tension résiduelle à 5 kA
@ 5 kA (8/20µs)
|
Up-5kA | 0.6 kV |
|
Niveau de protection L/PE
@ In (8/20µs)
|
Up L/PE | 1.25 kV |
|
Tension résiduelle à 10 kA
@ 8/20µs
|
Up-10kA | 1.1 kV |
|
Courant de court-circuit admissible
|
Isccr | 50 000 A |
|
Type de réseau
|
AC |
|
|
Technologie
|
MOV |
|
|
Configuration Parafoudre
|
Unipolaire |
|
|
Raccordement au réseau
|
Par vis : 2.5-25 mm² (35 mm² rigide) |
|
|
Format
|
Boîtier modulaire débrochable |
|
|
Enfichable
|
Oui |
|
|
Montage
|
Rail DIN symétrique 35 mm (EN 60715) |
|
|
Matière boîtier
|
Thermoplastique UL94 V-0 |
|
|
Température de fonctionnement
|
Tu | -40/+85°C |
|
Indice de protection contre les infiltrations
|
IP20 (NEMA 2) |
|
|
Mise hors service de sécurité
|
Déconnexion du réseau AC |
|
|
Indicateur de fin de vie
|
1 indicateur mécanique - Rouge/Vert |
|
|
Module(s) de remplacement
|
MDAC50-150 |
|
|
Télésignalisation
|
option DAC50S-10-150 : sortie sur contact inverseur |
|
|
Dimensions
|
Voir schéma - 1TE (EN43880) |
|
|
Poids
|
0.098 kg |
|
Conformité aux normes
|
IEC 61643-11 / NF EN 61643-11 |
|
|
Certification
|
OVE |
|
|
Normes environnementales
|
EU RoHS |
|
Déconnecteur thermique
|
Interne |
|
|
Disjoncteur différentiel de l'installation (si existant)
|
Type 'S' ou retardé |
|
|
Fusible de déconnexion
|
50 A min. - 125 A max. - Fusible type gG |
