Parafoudre monophasé Type 2 - Monobloc

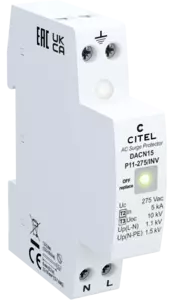

DACN15-P11-275/INV
Code Produit 70146023
DACN15-P11-275/INV
  • Parafoudre Type 2 (ou 3) avec raccordement par le bas
  • Compact Monophasé
  • In : 5 kA
  • Imax : 15 kA
  • Protection Mode Commun/Différentiel
  • Module monobloc
  • Conforme NF EN 61643-11, IEC 61643-11 et UL1449 ed.5
Contactez-nous
Les protections contre les surtensions : DACN15-P, sont utilisables pour toutes les applications BT monophasées. De Type 2, ces produits peuvent supporter un courant de décharge nominale (In) de 5 kA et un courant de décharge maximal (Imax) de 15 kA. En conformité avec normes IEC, un produit avec un In de 5 kA peut être installé dans le panneau principal, mais il peut également être placé dans le panneau secondaire, en aval du SPD primaire. Le nouveau produit DACN15-P11-275/INV, avec une base inversée permettant le câblage inférieur pour des applications spéciales, vient compléter la gamme DACN15-P.
Sélectionner une autre référence :
Type de parafoudre
IEC

2 (ou 3)
Réseau

230/400 V
Régime de neutre

TT-TN
Tension AC max. de fonctionnement
Uc

275 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT

335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT

440 Vac déconnexion
Caractéristique surtension temporaire N/PE (TOV HT)
Sans déconnexion ou avec déconnexion de sécurité
 UT

1200 V/300A/200 ms tenue
Courant résiduel
Courant de fuite à la Terre
 Ipe

Aucun
Courant de suite
If

Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In

5 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax

15 kA
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
 Uoc

10 kV
Mode(s) de protection

L/N et N/PE
Niveau de protection L/N
@ In (8/20µs)
 Up L/N

1.1 kV
Niveau de protection N/PE
@ In (8/20µs)
 Up N/PE

1.5 kV
Courant de court-circuit admissible
 Isccr

10 000 A
Technologie

MOV + GDT
Configuration Parafoudre

Monophasé
Raccordement au réseau

Raccordement par le bas, par vis : 1.5-10 mm²
Compact

Oui
Format

Boîtier modulaire monobloc
Enfichable

Non
Montage

Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier

Thermoplastique UL94 V-0
Température de fonctionnement
 Tu

-40/+85°C
Indice de protection

IP20
Mise hors service de sécurité

Déconnexion du réseau AC
Indicateur de fin de vie

LED verte OFF
Dimensions

Voir schéma - 1TE (EN43880)
Poids

0.093 kg
Conformité aux normes

IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Déconnecteur thermique

Interne
Disjoncteur différentiel de l'installation (si existant)

Type 'S' ou retardé
Fusible de déconnexion

20 A min. - 125 A max. - Fusible type gG
