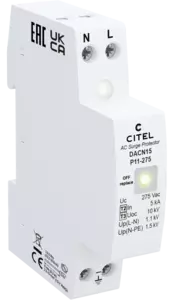

Parafoudre monophasé Type 2 - Monobloc

DACN15-P11-275
Code Produit 70146021
DACN15-P11-275
  • Parafoudre Compact Monophasé Type 2 (ou 3)
  • In : 5 kA
  • Imax : 15 kA
  • Protection Mode Commun/Différentiel
  • Module monobloc
  • Option télésignalisation
  • Conforme NF EN 61643-11, IEC 61643-11 et UL1449 ed.5


Sélectionner une autre référence :

Type de parafoudre
2 (ou 3)
Réseau
230/400 V
Régime de neutre
TT-TN
Tension AC max. de fonctionnement
Uc 275 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
UT 335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
UT 440 Vac déconnexion
Caractéristique surtension temporaire N/PE (TOV HT)
Sans déconnexion ou avec déconnexion de sécurité
UT 1200 V/300A/200 ms tenue
Courant résiduel
Courant de fuite à la Terre
Ipe Aucun
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
In 5 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax 15 kA
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
Uoc 10 kV
Mode(s) de protection
L/N et N/PE
Niveau de protection L/N
@ In (8/20µs)
Up L/N 1.1 kV
Niveau de protection N/PE
@ In (8/20µs)
Up N/PE 1.5 kV
Courant de court-circuit admissible
Isccr 10 000 A
Technologie
MOV + GDT
Configuration Parafoudre
Monophasé
Raccordement au réseau
Par vis : 1.5-10 mm²
Compact
Oui
Format
Boîtier modulaire monobloc
Enfichable
Non
Montage
Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
Thermoplastique UL94 V-0
Température de fonctionnement
Tu -40/+85°C
Indice de protection
IP20
Mise hors service de sécurité
Déconnexion du réseau AC
Indicateur de fin de vie
LED verte OFF
Télésignalisation
Option DACN15S-P11-275 : sortie sur contact inverseur
Dimensions
Voir schéma - 1TE (EN43880)
Poids
0.090 kg
Conformité aux normes
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Déconnecteur thermique
Interne
Disjoncteur différentiel de l'installation (si existant)
Type 'S' ou retardé
Fusible de déconnexion
20 A min. - 125 A max. - Fusible type gG
