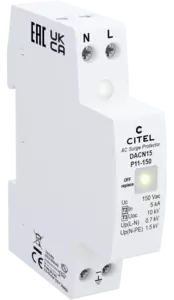

Parafoudre monophasé Type 2 - Monobloc

DACN15-P11-150
Code Produit 70146011
DACN15-P11-150
  • Parafoudre Compact Monophasé Type 2 (ou 3)
  • In : 5 kA
  • Imax : 15 kA
  • Protection Mode Commun/Différentiel
  • Module monobloc
  • Option télésignalisation
  • Conforme NF EN 61643-11, IEC 61643-11 et UL1449 ed.5


Sélectionner une autre référence :

Type de parafoudre
IEC

2 (ou 3)

Réseau

120/208 V

Régime de neutre

TT-TN

Tension AC max. de fonctionnement
Uc

150 Vac

Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
UT

180 Vac tenue

Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
UT

230 Vac déconnexion

Caractéristique surtension temporaire N/PE (TOV HT)
Sans déconnexion ou avec déconnexion de sécurité
UT

1200 V/300A/200 ms tenue

Courant résiduel
Courant de fuite à la Terre
Ipe

Aucun

Courant de suite
If

Aucun

Courant de décharge nominal
15 chocs en onde 8/20 µs
In

5 kA

Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax

15 kA

Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
Uoc

10 kV

Mode(s) de protection

L/N et N/PE

Niveau de protection L/N
@ In (8/20µs)
Up L/N

0.7 kV

Niveau de protection N/PE
@ In (8/20µs)
Up N/PE

1.5 kV

Courant de court-circuit admissible
Isccr

10 000 A

Technologie

MOV + GDT

Configuration Parafoudre

Monophasé

Raccordement au réseau

Par vis : 1.5-10 mm²

Compact

Oui

Format

Boîtier modulaire monobloc

Enfichable

Non

Montage

Rail DIN symétrique 35 mm (EN 60715)

Matière boîtier

Thermoplastique UL94 V-0

Température de fonctionnement
Tu

-40/+85°C

Indice de protection

IP20

Mise hors service de sécurité

Déconnexion du réseau AC

Indicateur de fin de vie

LED verte OFF

Télésignalisation

Option DACN15S-P11-150 : sortie sur contact inverseur

Dimensions

Voir schéma - 1TE (EN43880)

Poids

0.090 kg

Conformité aux normes

IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5

Déconnecteur thermique

Interne

Disjoncteur différentiel de l'installation (si existant)

Type 'S' ou retardé

Fusible de déconnexion

20 A min. - 125 A max. - Fusible type gG
