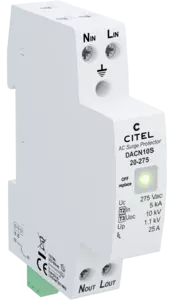

Parafoudre monophasé Type 2 - Monobloc

DACN10S-20-275
Code Produit 70113022
DACN10S-20-275
Disponibilité:
52,00 € HT
Ajouter au panier

Disponible sous 3 semaines

  • Parafoudre monobloc monophasé Type 2 ou 3
  • Compact et économique
  • In/Imax : 5 kA/10 kA
  • Courant max. de ligne : 25 A
  • Raccordement parallèle ou série
  • Télésignalisation
  • Conforme NF EN 61643-11, IEC 61643-11 et UL1449 ed.5
Contactez-nous
Le parafoudre de Type 2 (ou 3) DACN10S est utilisé pour la protection secondaire des circuits monophasés des installations électrique contre les surtensions transitoires générées par la foudre. Compact, le DACN10S, s'installe à proximité de l'équipement à protéger, en aval d'un parafoudre primaire (ex: DAC1-13VG) et offre une protection en mode commun et différentiel. Ce parafoudre est équipé de l'option de déconnexion et coupure de ligne AC en cas de mise hors service de sécurité. La configuration de DACN10S permet une connexion en mode parallèle ou série sur la ligne. Dans ce dernier cas, l'intensité maximale de ligne est de 16A. Il est doté d'une sécurité thermique interne qui déconnectera le parafoudre du réseau en cas d'incident majeur. Cette déconnexion est signalée par l'allumage de l'indicateur rouge en face avant.
Type de parafoudre
2 (ou 3)
Réseau
 230 Vac Monophasé
Régime de neutre
 TN
Tension AC max. de fonctionnement
Uc 275 Vac
Courant max. de ligne
@25°C
 IL 25 A
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT 335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT 440 Vac déconnexion
Caractéristique surtension temporaire N/PE (TOV HT)
Sans déconnexion ou avec déconnexion de sécurité
 UT 1200 V/300A/200 ms ouverture disjoncteur
Courant résiduel
Courant de fuite à la Terre
 Ipe Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In 5 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 10 kA
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
 Imax Total 20 kA
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
 Uoc 10 kV
Niveau de protection L/N
@ In (8/20µs)
 Up L/N 1.1 kV
Niveau de protection N/PE
@ In (8/20µs)
 Up N/PE 1.1 kV
Courant de court-circuit admissible
 Isccr 10 000 A
Configuration Parafoudre
 Monophasé
Raccordement au réseau
 Par vis : 1.5-10 mm²
Enfichable
 Non
Montage
 Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
 Thermoplastique UL94 V-0
Température de fonctionnement
 Tu -40/+85°C
Indice de protection
 IP20
Utilisation extérieure
 Non
Mise hors service de sécurité
 Déconnexion du réseau AC
Indicateur de fin de vie
 LED verte OFF
Télésignalisation
 Sortie sur contact NC
Câblage pour télésignalisation
 1.5 mm² max.
Tension/Courant max. pour télésignalisation
 250 V / 0.5 A (AC) / 30 V / 2 A (DC)
Dimensions
 Voir schéma - 1TE (EN43880)
Poids
 0.0924 kg
Conformité aux normes
 IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Déconnecteur thermique
 Interne
Disjoncteur différentiel de l'installation (si existant)
 Type 'S' ou retardé
Fusible de déconnexion
 Fusible type gG - 25 A
