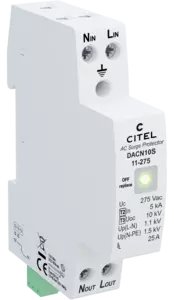

Parafoudre monophasé Type 2 - Monobloc

DACN10S-11-275
DACN10S-11-275
Code Produit : 70111022
  • Parafoudre monobloc monophasé Type 2 ou 3
  • Compact et économique
  • In/Imax : 5 kA/10 kA
  • Courant max. de ligne : 25 A
  • Raccordement parallèle ou série
  • Télésignalisation
  • Conforme NF EN 61643-11, IEC 61643-11 et UL1449 ed.4



Type de parafoudre 2 (ou 3)
Réseau 230 Vac Monophasé
Régime de neutre TT-TN
Tension AC max. de fonctionnement Uc 275 Vac
Courant max. de ligne IL 25 A
Caractéristique surtension temporaire (TOV) 5sec. UT 335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn UT 440 Vac déconnexion
Caractéristique surtension temporaire N/PE (TOV HT) UT 1200 V/300A/200 ms ouverture disjoncteur
Courant résiduel Ipe Aucun
Courant de décharge nominal In 5 kA
Courant de décharge maximal Imax 10 kA
Courant de décharge maximal total Imax Total 20 kA
Test Onde combinée (IEC 61643-11) Uoc 10 kV
Niveau de protection L/N Up L/N 1.1 kV
Niveau de protection N/PE Up N/PE 1.5 kV
Courant de court-circuit admissible Isccr 10 000 A
Configuration Parafoudre Monophasé
Raccordement au réseau par vis : 1.5-10mm²
Enfichable Non
Montage Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier Thermoplastique UL94 V-0
Température de fonctionnement Tu -40/+85°C
Indice de protection IP20
Mise hors service de sécurité Déconnexion du parafoudre
Indicateur de fin de vie Led verte OFF
Télésignalisation Sortie sur contact NC
Câblage pour télésignalisation 1.5 mm² max.
Tension/Courant max. pour télésignalisation 250 V / 0.5 A (AC) / 30 V / 2 A (DC)
Dimensions Voir schéma - 1TE (EN43880)
Poids 0.092 kg
Conformité aux normes IEC 61643-11 / NF EN 61643-11 / UL1449 ed.4
Déconnecteur thermique Interne
Disjoncteur différentiel de l'installation (si existant) Type 'S' ou retardé
Fusibles Fusible type gG - 25 A
