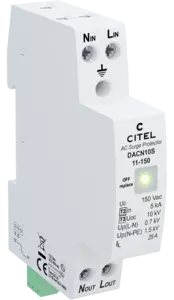

Parafoudre monophasé Type 2 - Monobloc
Code Produit : 70111012
DACN10S-11-150
- Parafoudre monobloc monophasé Type 2 ou 3
- Compact et économique
- In/Imax : 5 kA/10 kA
- Courant max. de ligne : 25 A
- Raccordement parallèle ou série
- Télésignalisation
- Conforme NF EN 61643-11, IEC 61643-11 et UL1449 ed.5
Le parafoudre de Type 2 (ou 3) DACN10S est utilisé pour la protection secondaire des circuits monophasés des installations électrique contre les surtensions transitoires générées par la foudre.
Compact, le DACN10S, s'installe à proximité de l'équipement à protéger, en aval d'un parafoudre primaire (ex: DAC1-13VG) et offre une protection en mode commun et différentiel. Ce parafoudre est équipé de l'option de déconnexion et coupure de ligne AC en cas de mise hors service de sécurité.
La configuration de DACN10S permet une connexion en mode parallèle ou série sur la ligne. Dans ce dernier cas, l'intensité maximale de ligne est de 16A.
Il est doté d'une sécurité thermique interne qui déconnectera le parafoudre du réseau en cas d'incident majeur. Cette déconnexion est signalée par l'allumage de l'indicateur rouge en face avant.
Télécharger la fiche technique
|
Type de parafoudre
|
IEC | 2+3 |
|
Réseau
|
120 Vac Monophasé |
|
|
Régime de neutre
|
TT-TN |
|
|
Tension AC max. de fonctionnement
|
Uc | 150 Vac |
|
Courant max. de ligne @25°C
|
IL | 25 A |
|
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
|
UT | 180 Vac tenue |
|
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
|
UT | 230 Vac déconnexion |
|
Caractéristique surtension temporaire N/PE (TOV HT)
Sans déconnexion ou avec déconnexion de sécurité
|
UT | 1200 V/300A/200 ms ouverture disjoncteur |
|
Courant résiduel
Courant de fuite à la Terre
|
Ipe | Aucun |
|
Courant de décharge nominal
15 chocs en onde 8/20 µs
|
In | 5 kA |
|
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
|
Imax | 10 kA |
|
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
|
Imax Total | 20 kA |
|
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
|
Uoc | 10 kV |
|
Niveau de protection L/N
@ In (8/20µs)
|
Up L/N | 0.7 kV |
|
Niveau de protection N/PE
@ In (8/20µs)
|
Up N/PE | 1.5 kV |
|
Courant de court-circuit admissible
|
Isccr | 10 000 A |
|
Configuration Parafoudre
|
Monophasé |
|
|
Raccordement au réseau
|
Par vis : 1.5-10 mm² |
|
|
Enfichable
|
Non |
|
|
Montage
|
Rail DIN symétrique 35 mm (EN 60715) |
|
|
Matière boîtier
|
Thermoplastique UL94 V-0 |
|
|
Température de fonctionnement
|
Tu | -40/+85°C |
|
Indice de protection
|
IP20 |
|
|
Utilisation extérieure
|
Non |
|
|
Mise hors service de sécurité
|
Déconnexion du réseau AC |
|
|
Indicateur de fin de vie
|
LED verte OFF |
|
|
Télésignalisation
|
Sortie sur contact NC |
|
|
Câblage pour télésignalisation
|
1.5 mm² max. |
|
|
Tension/Courant max. pour télésignalisation
|
250 V / 0.5 A (AC) / 30 V / 2 A (DC) |
|
|
Dimensions
|
Voir schéma - 1TE (EN43880) |
|
|
Poids
|
0.092 kg |
|
Conformité aux normes
|
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5 |
|
Déconnecteur thermique
|
Interne |
|
|
Disjoncteur différentiel de l'installation (si existant)
|
Type 'S' ou retardé |
|
|
Fusible de déconnexion
|
Fusible type gG - 25 A |
