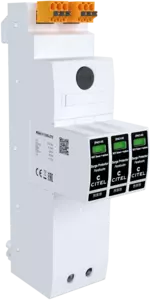

Parafoudre BT de Type 1+2+3 Triphasé+N

ZPAC1-13VG-PRO-U
Code Produit 64087
ZPAC1-13VG-PRO-U
  • Parafoudre AC de type 1+2+3
  • Technologie VG
  • Pour peigne de connexion de 40 mm
  • Iimp 8 kA (10/350 μs)
  • Réduit les coûts énergétiques : ne produit pas de courant de suite et de courant de fuite
  • Certifié IEC 61643-11 et NF EN 61643-11



Type de parafoudre
1+2+3
Réseau
230/400 Vac Triphasé + N
Régime de neutre
TT-TNS
Tension nominale de ligne
Un 230/400 Vac
Tension AC max. de fonctionnement
Uc 275 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
UT 335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
UT 440 Vac tenue
Caractéristique surtension temporaire N/PE (TOV HT)
Sans déconnexion ou avec déconnexion de sécurité
UT 1200 V/300A/200 ms tenue
Courant résiduel
Courant de fuite à la Terre
Ipe Aucun
Courant de fonct. Permanent
Courant permanent à Uc
Ic Aucun
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
In 20 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax 50 kA
Courant de choc par pôle
Tenue max par pole en onde 10/350µs
Iimp 12.5 kA
Courant de choc total
Tenue max totale en onde 10/350µs
Itotal 50 kA
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
Uoc 6 kV
Tenue surge IEEE C62.41.1
20 kV
Energie spécifique par pôle
tenue max. 10/350 µs
W/R 40 kJ/ohm
Mode(s) de connexion
L/N et N/PE
Mode(s) de protection
Mode Commun / Mode Différentiel
Niveau de protection L/N
@ In (8/20µs)
Up L/N 1.5 kV
Niveau de protection L/PE
@ In (8/20µs)
Up L/PE 1.5 kV
Tension résiduelle L/N à 5 kA
@ 5 kA (8/20µs)
Up-5kA 0.7 kV
Courant de court-circuit admissible
Isccr 50 000 A
Technologie
Technologie VG (MOV+GSG)
Configuration Parafoudre
Triphasé + Neutre
Raccordement au réseau
Par busbar 40 mm et par vis pour PE : 6-35mm² (50mm²)
Format
Boîtier modulaire débrochable
Montage
Busbar 40 mm
Matière boîtier
Thermoplastique UL94 V-0
Température de fonctionnement
Tu -40/+85°C
Indice de protection
IP20
Utilisation extérieure
Non
Mise hors service de sécurité
Déconnexion du réseau AC
Indicateur de fin de vie
1 indicateur mécanique par pôle
Module(s) de remplacement
ZMDAC1-13VG-PRO-275
Télésignalisation
sans
Dimensions
Voir schéma
Poids
0.7401 kg
Conformité aux normes
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
KEMA
Déconnecteur thermique
Interne
Disjoncteur différentiel de l'installation (si existant)
Type 'S' ou retardé
Fusible de déconnexion
max. 315 A (gL/gG)
