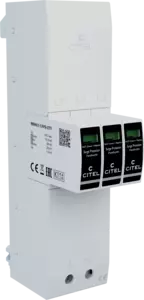

Parafoudre BT de Type 1+2+3 Triphasé+N
ZPAC1-13VG-31-275
Code Produit 64004
- Parafoudre AC de type 1+2+3
- Technologie VG
- Pour peigne de connexion de 40 mm
- Iimp 8 kA (10/350 μs)
- Réduit les coûts énergétiques : ne produit pas de courant de suite et de courant de fuite
- Certifié IEC 61643-11 et NF EN 61643-11
Fiche Produit
La gamme ZPAC1 est un dispositif parafoudre débrochable de type 1+2+3 pour réseau 230/400 V triphasé, destinée à être intégrée dans des coffrets spécifiques équipés de busbars normalisés de 40 mm. La solution est disponible en 2 capacités d’écoulement (Iimp) de 12.5 kA ou 8 kA par pôle. Peu encombrante, économique et de mise en oeuvre ultra rapide, elle est destinée aux bâtiments tertiaires/domestiques équipés de paratonnerre.
Grâce à la technologie exclusive CITEL VG intégrée, la gamme ZPAC1, offre un niveau de protection Up optimisé et une absence de courant de suite, garantissant ainsi une efficacité renforcée, une simplification d’usage (pas de parafoudre complémentaire nécessaire) et une durée de vie maximale.
La configuration enfichable (maintenance rapide et facile) et la technologie VG (efficacité de protection maximale) utilisées par la gamme ZPAC1 en font le choix le plus pertinent pour les entrepreneurs en électricité et les utilisateurs.
Sélectionner une autre référence :
|
Type de parafoudre
|
IEC | 1+2+3 |
|
Réseau
|
230/400 Vac Triphasé + N | |
|
Régime de neutre
|
TT-TNS | |
|
Tension nominale de ligne
|
Un | 230/400 Vac |
|
Tension AC max. de fonctionnement
|
Uc | 275 Vac |
|
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
|
UT | 335 Vac tenue |
|
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
|
UT | 440 Vac tenue |
|
Caractéristique surtension temporaire N/PE (TOV HT)
Sans déconnexion ou avec déconnexion de sécurité
|
UT | 1200 V/300A/200 ms tenue |
|
Courant résiduel
Courant de fuite à la Terre
|
Ipe | Aucun |
|
Courant de fonct. Permanent
Courant permanent à Uc
|
Ic | Aucun |
|
Courant de suite
|
If | Aucun |
|
Courant de décharge nominal
15 chocs en onde 8/20 µs
|
In | 20 kA |
|
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
|
Imax | 50 kA |
|
Courant de choc par pôle
Tenue max par pole en onde 10/350µs
|
Iimp | 12.5 kA |
|
Courant de choc total
Tenue max totale en onde 10/350µs
|
Itotal | 50 kA |
|
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
|
Uoc | 6 kV |
|
Tenue surge IEEE C62.41.1
|
20 kV | |
|
Energie spécifique par pôle
tenue max. 10/350 µs
|
W/R | 40 kJ/ohm |
|
Mode(s) de connexion
|
L/N et N/PE | |
|
Mode(s) de protection
|
Mode Commun / Mode Différentiel | |
|
Niveau de protection L/N
@ In (8/20µs)
|
Up L/N | 1.5 kV |
|
Niveau de protection L/PE
@ In (8/20µs)
|
Up L/PE | 1.5 kV |
|
Tension résiduelle L/N à 5 kA
@ 5 kA (8/20µs)
|
Up-5kA | 0.7 kV |
|
Courant de court-circuit admissible
|
Isccr | 50 000 A |
|
Technologie
|
Technologie VG (MOV+GSG) | |
|
Configuration Parafoudre
|
Triphasé + Neutre | |
|
Raccordement au réseau
|
Par busbar 40 mm et par vis pour PE : 6-35mm² (50mm²) | |
|
Format
|
Boîtier modulaire débrochable | |
|
Montage
|
Busbar 40 mm | |
|
Matière boîtier
|
Thermoplastique UL94 V-0 | |
|
Température de fonctionnement
|
Tu | -40/+85°C |
|
Indice de protection
|
IP20 | |
|
Utilisation extérieure
|
Non | |
|
Mise hors service de sécurité
|
Déconnexion du réseau AC | |
|
Indicateur de fin de vie
|
1 indicateur mécanique par pôle | |
|
Module(s) de remplacement
|
ZMDAC1-13VG-275 | |
|
Télésignalisation
|
sans | |
|
Dimensions
|
Voir schéma | |
|
Poids
|
0.7401 kg |
|
Conformité aux normes
|
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5 | |
|
Certification
|
KEMA |
|
Déconnecteur thermique
|
Interne | |
|
Disjoncteur différentiel de l'installation (si existant)
|
Type 'S' ou retardé | |
|
Fusible de déconnexion
|
max. 315 A (gL/gG) |
