Parafoudre BT de Type 1+2+3 triphasé+N

DAC1-13VGS-31-150
Code Produit : 821730144
DAC1-13VGS-31-150
  • Parafoudre Triphasé + Neutre AC de Type 1 + 2 + 3
  • Technologie VG
  • In : 20 kA
  • Iimp : 12,5 kA (onde 10/350µs)
  • Pas de courant de fuite
  • Module débrochable
  • Télésignalisation
  • Tenue optimisée aux TOV
  • Certifié NF EN 61643-11 et IEC 61643-11
  • Conforme UL1449 ed.5

Les DAC1-13VG sont des parafoudres débrochables de Type 1+2+3, de très forte puissance, destinés à être installés à l'entrée de l'installation Basse Tension lorsque celle-ci est équipée de paratonnerre. Basés sur la technologie exclusive VG de CITEL, ils procurent un niveau de protection amélioré et une absence de courants de suite et de fuite, garantissant ainsi une efficacité renforcée, une simplification d’usage (pas de parafoudre complémentaire nécessaire) et une durée de vie maximale. Malgré leur capacité de décharge élevée, les parafoudres DAC1-13VG sont particulièrement compacts. Ils permettent de protéger les réseaux monophasés ou triphasés en mode commun ou en mode commun et différentiel. Le DAC1-13VG s'installe sur Rail DIN et comporte une double connexion pour le conducteur actif, ce qui permet un raccordement optimisé au réseau. Les parafoudres DAC1-13VG sont destinés à être montés en multipolaire pour protéger les réseaux mono, tri ou triphasé + Neutre, parfois associés à un parafoudre spécifique N/PE.


Type de parafoudre
1+2+3
Réseau
120/208 Vac Triphasé + N
Régime de neutre
TT-TNS
Tension AC max. de fonctionnement
Uc 150 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
UT 180 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
UT 230 Vac tenue
Caractéristique surtension temporaire N/PE (TOV HT)
Sans déconnexion ou avec déconnexion de sécurité
UT 1200 V/300A/200 ms tenue
Courant résiduel
Courant de fuite à la Terre
Ipe Aucun
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
In 20 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax 50 kA
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
Imax Total 100 kA
Courant de choc par pôle
Tenue max par pole en onde 10/350µs
Iimp 12.5 kA
Courant de choc total
Tenue max totale en onde 10/350µs
Itotal 50 kA
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
Uoc 6 kV
Energie spécifique par pôle
tenue max. 10/350 µs
W/R 40 kJ/ohm
Mode(s) de protection
L/N et N/PE
Niveau de protection L/N
@ In (8/20µs) et @ 6 kV (1,2/50 µs)
Up L/N 1.5 kV
Niveau de protection N/PE
@ In (8/20µs) et @ 6 kV (1,2/50 µs)
Up N/PE 1.5 kV
Tension résiduelle L/N à 5 kA
@ 5 kA (8/20µs)
Up-5kA 0.4 kV
Tension résiduelle N/PE à 5 kA
@ 5 kA (8/20µs)
Up-5kA 0.4 kV
Courant de court-circuit admissible
Isccr 50 000 A
Type de réseau
AC
Technologie
Technologie VG (MOV+GSG)
Configuration Parafoudre
Triphasé + Neutre
Raccordement au réseau
Par vis : 2.5-25 mm² (35 mm² rigide)
Format
Boîtier modulaire débrochable
Enfichable
Oui
Montage
Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
Thermoplastique UL94 V-0
Température de fonctionnement
Tu -40/+85°C
Indice de protection
IP20
Mise hors service de sécurité
Déconnexion du réseau AC
Indicateur de fin de vie
1 indicateur mécanique par pôle - Rouge/Vert
Module(s) de remplacement
MDAC1-13VG-150 + MDAC1-50G-xxx
Télésignalisation
Sortie sur contact inverseur
Câblage pour télésignalisation
1.5 mm² max.
Tension/Courant max. pour télésignalisation
250 V / 0.5 A (AC) / 30 V / 3 A (DC)

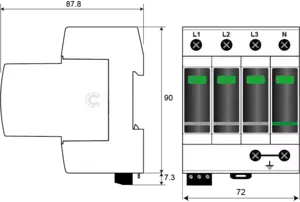

Dimensions
Voir schéma - 4TE (EN43880)
Conformité aux normes
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
KEMA / EAC
Déconnecteur thermique
Interne
Disjoncteur différentiel de l'installation (si existant)
Type 'S' ou retardé
Fusibles
Assemblage fusible : SFD1-13S-31 /ou fusible 125 A min. - 315 A max. - Type gG
