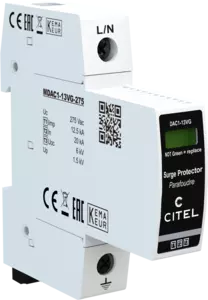

Parafoudre BT de Type 1+2+3 unipolaire

DAC1-13VGS-10-275
Code Produit 821730221
DAC1-13VGS-10-275
Disponibilité:
91,00 € HT
Ajouter au panier
  • Parafoudre Triphasé + Neutre AC de Type 1 + 2 + 3
  • Technologie VG
  • In : 20 kA
  • Iimp : 12,5 kA (onde 10/350µs)
  • Pas de courant de fuite
  • Module débrochable
  • Télésignalisation
  • Tenue optimisée aux TOV
  • Conforme NF EN 61643-11, IEC 61643-11 et UL1449 ed.5
  • Certifié NF EN 61643-11 et IEC 61643-11
Contactez-nous
Les DAC1-13VG sont des parafoudres unipolaire de Type 1+2+3, de très forte puissance, destinés à être installés à l'entrée de l'installation Basse Tension. Ils permettent de protéger les réseaux monophasés ou triphasés en mode commun ou en mode commun et différentiel. La technologie 'Eclateur + Varistance' permet un niveau de protection très faible et une absence de courant de suite. Le DAC1-13VG s'installe sur Rail DIN et comporte une double connexion pour le conducteur actif, ce qui permet un raccordement optimisé au réseau. Les parafoudres DAC1-13VG sont destinés à être montés en multipolaire pour protéger les réseaux mono, tri ou triphasé + Neutre, parfois associés à un parafoudre spécifique N/PE.
Type de parafoudre
1+2+3
Tension AC max. de fonctionnement
Uc 275 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT 335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT 440 Vac tenue
Courant résiduel
Courant de fuite à la Terre
 Ipe Aucun
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In 20 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 50 kA
Courant de choc par pôle
Tenue max par pole en onde 10/350µs
Iimp 12.5 kA
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
 Uoc 6 kV
Energie spécifique par pôle
tenue max. 10/350 µs
 W/R 40 kJ/ohm
Niveau de protection
@ In (8/20µs) et @ 6 kV (1,2/50 µs)
 Up 1.5 kV
Tension résiduelle à 5 kA
@ 5 kA (8/20µs)
 Up-5kA 0.7 kV
Courant de court-circuit admissible
 Isccr 50 000 A
Type de réseau
 AC
Technologie
 Technologie VG (MOV+GSG)
Configuration Parafoudre
 Unipolaire
Raccordement au réseau
 Par vis : 2.5-25 mm² (35 mm² rigide)
Format
 Boîtier modulaire débrochable
Enfichable
 Oui
Montage
 Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
 Thermoplastique UL94 V-0
Température de fonctionnement
 Tu -40/+85°C
Indice de protection
 IP20
Mise hors service de sécurité
 Déconnexion du réseau AC
Indicateur de fin de vie
 1 indicateur mécanique - Rouge/Vert
Module(s) de remplacement
 MDAC1-13VG-275
Télésignalisation
 Sortie sur contact inverseur
Câblage pour télésignalisation
 1.5 mm² max.
Tension/Courant max. pour télésignalisation
 250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Dimensions
 Voir schéma - 1TE (EN43880)
Poids
 0.178 kg
Conformité aux normes
 IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
 KEMA
Déconnecteur thermique
 Interne
Disjoncteur différentiel de l'installation (si existant)
 Type 'S' ou retardé
Fusible de déconnexion
 315 A max. - Fusible type gG / or SFD1-25S
