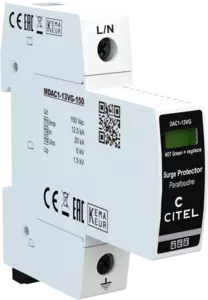

Parafoudre BT de Type 1+2+3 unipolaire

DAC1-13VGS-10-150
Code Produit 821730121
DAC1-13VGS-10-150
Disponibilité:
91,00 € HT
Ajouter au panier
  • Parafoudre Triphasé + Neutre AC de Type 1 + 2 + 3
  • Technologie VG
  • In : 20 kA
  • Iimp : 12,5 kA (onde 10/350µs)
  • Pas de courant de fuite
  • Module débrochable
  • Télésignalisation
  • Tenue optimisée aux TOV
  • Conforme NF EN 61643-11, IEC 61643-11 et UL1449 ed.5
  • Certifié NF EN 61643-11 et IEC 61643-11
Contactez-nous
Les DAC1-13VG sont des parafoudres débrochables de Type 1+2+3, de très forte puissance, destinés à être installés à l'entrée de l'installation Basse Tension lorsque celle-ci est équipée de paratonnerre. Basés sur la technologie exclusive VG de CITEL, ils procurent un niveau de protection amélioré et une absence de courants de suite et de fuite, garantissant ainsi une efficacité renforcée, une simplification d’usage (pas de parafoudre complémentaire nécessaire) et une durée de vie maximale. Au vu de leur capacité de décharge est très élevée, les parafoudres DAC1-13VG sont particulièrement compacts et sont destinés à protéger les réseaux mono ou triphasé.
Type de parafoudre
1+2+3
Tension AC max. de fonctionnement
Uc 150 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT 180 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT 230 Vac tenue
Courant résiduel
Courant de fuite à la Terre
 Ipe Aucun
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In 20 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 50 kA
Courant de choc par pôle
Tenue max par pole en onde 10/350µs
Iimp 12.5 kA
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
 Uoc 6 kV
Energie spécifique par pôle
tenue max. 10/350 µs
 W/R 40 kJ/ohm
Niveau de protection
@ In (8/20µs) et @ 6 kV (1,2/50 µs)
 Up 1.5 kV
Tension résiduelle à 5 kA
@ 5 kA (8/20µs)
 Up-5kA 0.4 kV
Courant de court-circuit admissible
 Isccr 50 000 A
Type de réseau
 AC
Technologie
 Technologie VG (MOV+GSG)
Configuration Parafoudre
 Unipolaire
Raccordement au réseau
 Par vis : 2.5-25 mm² (35 mm² rigide)
Format
 Boîtier modulaire débrochable
Enfichable
 Oui
Montage
 Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
 Thermoplastique UL94 V-0
Température de fonctionnement
 Tu -40/+85°C
Indice de protection
 IP20
Mise hors service de sécurité
 Déconnexion du réseau AC
Indicateur de fin de vie
 1 indicateur mécanique - Rouge/Vert
Module(s) de remplacement
 MDAC1-13VG-150
Télésignalisation
 Sortie sur contact inverseur
Câblage pour télésignalisation
 1.5 mm² max.
Tension/Courant max. pour télésignalisation
 250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Dimensions
 Voir schéma - 1TE (EN43880)
Poids
 0.146 kg
Conformité aux normes
 IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
 KEMA
Déconnecteur thermique
 Interne
Disjoncteur différentiel de l'installation (si existant)
 Type 'S' ou retardé
Fusible de déconnexion
 315 A max. - Fusible type gG / or SFD1-25S
