Parafoudre BT de Type 1+2 Triphasé+N

DACN1-13S-40-760
Code Produit 29114012
DACN1-13S-40-760
  • Parafoudre BT de Type 1 + 2
  • Capacité de décharge élevée
  • In : 40 kA, Imax : 80 kA
  • Iimp : 12.5 kA (onde 10/350µs)
  • Monobloc
  • Télésignalisation
  • Conforme NF EN 61643-11, IEC 61643-11

Les DACN1-13S sont des parafoudres de Type 1+2 destinés à être installés au tableau principal d'une installation Basse Tension lorsque celle-ci est équipée de paratonnerre, ainsi que dans les applications éoliennes et photovoltaïques. Equipée de la technologie de capacité de décharge à haute énergie CITEL, la gamme répond aux exigences d'un niveau de service extrêmement élevé, garantissant une application possible dans les lieux très exposés et/ou dans les zones à fort taux d'orage, afin d'assurer une durée de vie plus longue que prévu. De plus, l'Uc plus élevé (760Vac) et l'Up extrêmement faible (3,5kV@40kA) offrent l'avantage d'une gamme d'applications plus large et d'une efficacité de protection plus élevée.

Sélectionner une autre référence :

Type de parafoudre
1+2
Réseau
400/690 V
Régime de neutre
TT-TNS
Tension AC max. de fonctionnement
Uc 760 Vac
Courant max. de ligne
@25°C
IL 100 A
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
UT 1000 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
UT 1325 Vac déconnexion
Courant résiduel
Courant de fuite à la Terre
Ipe Aucun
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
In 40 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
Imax 80 kA
Courant de choc par pôle
Tenue max par pole en onde 10/350µs
Iimp 12.5 kA
Energie spécifique par pôle
tenue max. 10/350 µs
W/R 40 kJ/ohm
Niveau de protection
@ In (8/20µs)
Up 3.5 kV
Tension résiduelle à 5 kA
@ 5 kA (8/20µs)
Up-5kA 2.3 kV
Courant de court-circuit admissible
Isccr 25 000 A
Technologie
MOV
Configuration Parafoudre
Triphasé + Neutre
Raccordement au réseau
Par vis : 2.5-25 mm² (35 mm² rigide)
Format
Boîtier modulaire unipolaire
Enfichable
Non
Montage
Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
Thermoplastique UL94 V-0
Température de fonctionnement
Tu -40/+85°C
Indice de protection
IP20
Mise hors service de sécurité
Déconnexion du réseau AC
Indicateur de fin de vie
1 indicateur mécanique par pôle - Rouge/Vert
Télésignalisation
Sortie sur contact inverseur
Câblage pour télésignalisation
1.5 mm² max.
Tension/Courant max. pour télésignalisation
250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Dimensions

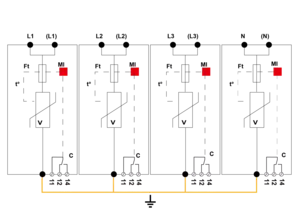

Voir schéma - 8TE (EN43880)
Poids
1.592 kg
Conformité aux normes
NF EN 61643-11 / IEC 61643-11
Certification
TUV Süd
Déconnecteur thermique
Interne
Disjoncteur différentiel de l'installation (si existant)
Type 'S' ou retardé
Fusible de déconnexion
Fusible type gG - 125 A
